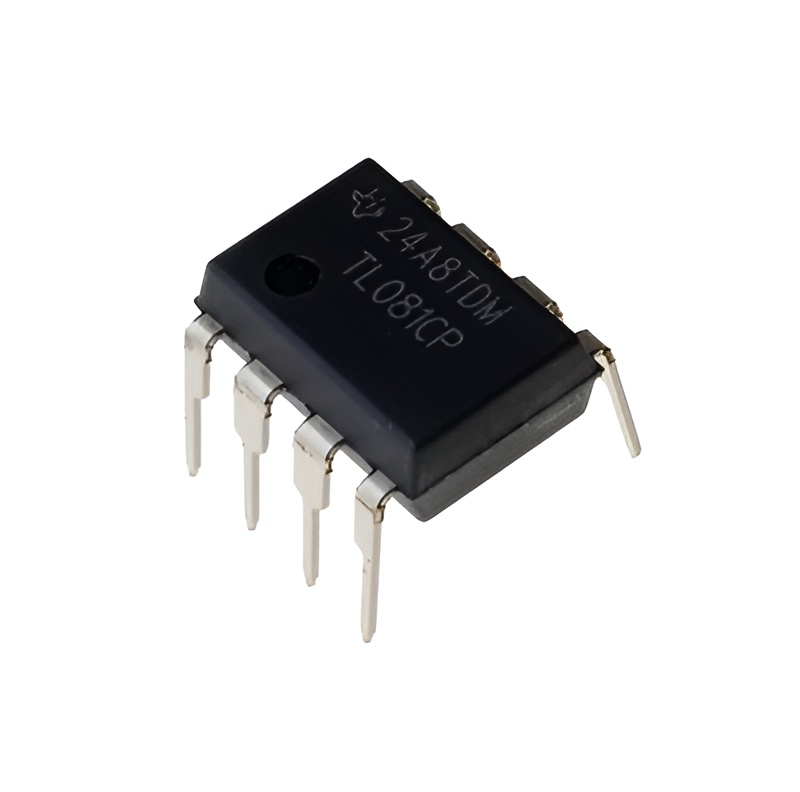

آیسی تقویتکننده عملیاتی TL081CP : مشخصات، کاربردها و مزایا
معرفی محصول
TL081CP یک تقویتکننده عملیاتی تککاناله با ورودی JFET است که از نخستین و شناختهشدهترین اعضای خانواده TL08x به شمار میرود. این آیسی با بهرهگیری از فناوری ورودی JFET، امپدانس ورودی استثنایی، نویز پایین و سرعت پاسخدهی مناسب را در قالبی فشرده و کاربردی ارائه میدهد. طراحی این قطعه بهگونهای است که نیازهای طیف گستردهای از کاربردها، از تقویت سیگنالهای صوتی گرفته تا ابزار دقیق، را بهخوبی پوشش میدهد.
🧩 مشخصات کلی
- 🔌 نوع قطعه: تقویتکننده عملیاتی تککاناله
- ⭐ ویژگی برجسته: امپدانس ورودی بالا، نویز پایین و سرعت مطلوب
- 📦 تعداد کانال: ۱ کانال در هر پکیج
- 🔧 روش نصب: از نوع Through-Hole

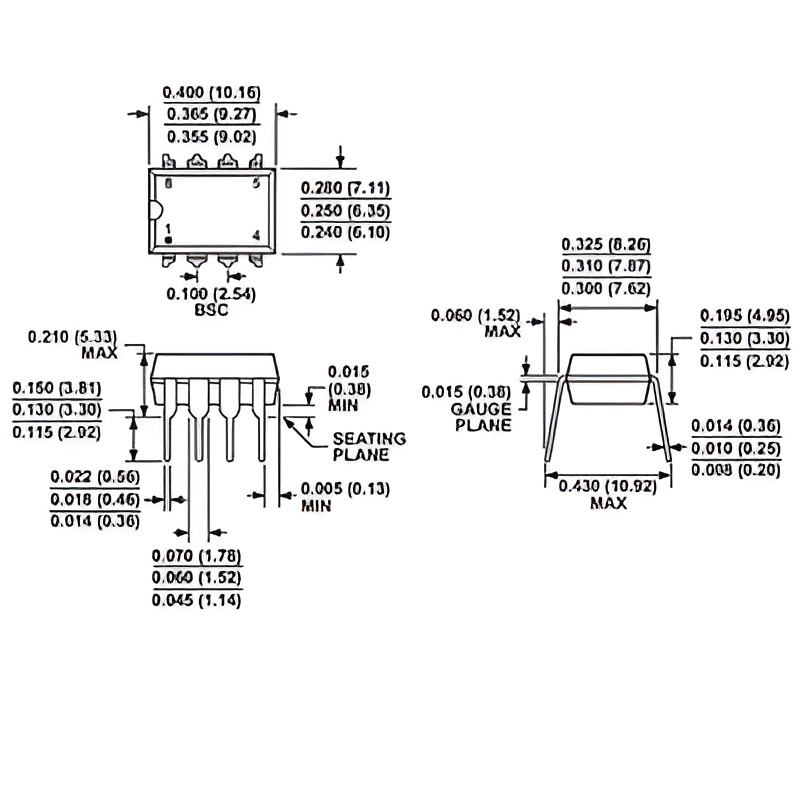

- 📐 پکیج: DIP-8
- 🏭 سازنده: Texas Instruments
⚙️ مشخصات فنی
- 🔢 تعداد کانال: تککاناله (Single)
- 📉 جریان بایاس ورودی: ۲۰۰ پیکوآمپر — فوقالعاده پایین
- ⚖️ افست ولتاژ ورودی: ۶ میلیولت
- 📡 پهنای باند بهره (GBW): ۳ مگاهرتز
- ⚡ نرخ سرعت (Slew Rate): ۱۳ ولت بر میکروثانیه
- 🔋 جریان خروجی: ۱۰ میلیآمپر
- 💡 مصرف جریان آرام (Quiescent): ۱.۴ میلیآمپر
- 🌡️ دمای کارکرد: ۰ تا ۷۰ درجه سانتیگراد (رده تجاری)
کاربردهای اصلی
- تقویت سیگنالهای صوتی باکیفیت
این آیسی در پیشتقویتکنندههای صوتی حرفهای، از جمله میکروفونهای کندانسور، پیکاپ گیتار، ورودیهای خطی سیستمهای Hi-Fi و تجهیزات استودیویی، عملکردی قابل اعتماد و باکیفیت ارائه میدهد.
طراحی مدارهای فیلتر با دقت و کیفیت بالا در سیستمهای پردازش سیگنال، ارتباطات و صوت، از دیگر حوزههای کاربردی این قطعه است.
TL081CP برای ایزولهسازی سنسورها و منابع سیگنال با امپدانس خروجی بالا، بدون افت محسوس سیگنال، گزینهای ایدهآل محسوب میشود.
- مدارهای نمونهبرداری و نگهداری (Sample & Hold)
جریان بایاس بسیار پایین این قطعه، شارژ دقیق و پایدار خازنهای نگهدارنده را تضمین میکند.
ابزار دقیق در سطح غیرحساس، ژنراتورهای سیگنال، شکلدهی موج و پروژههای آموزشی و آزمایشگاهی روی بردبورد.
مزایای کلیدی
- جریان بایاس ورودی فوقالعاده پایین (۲۰۰ پیکوآمپر): تداخل حداقلی با منابع سیگنال پرامپدانس و مدارهای خازنی
- نرخ سرعت مناسب (۱۳ V/µs): جلوگیری مؤثر از اعوجاج در سیگنالهای صوتی با دامنه بالا
- پهنای باند کافی (۳ مگاهرتز): پاسخدهی مطلوب در کاربردهای صوتی و سیگنالهای فرکانس پایین
- نویز پایین: حفظ کیفیت سیگنال در مرحله پیشتقویت
- پکیج DIP-8: سهولت نصب، نمونهسازی سریع و تعمیرپذیری آسان
- طراحی بالغ و اثباتشده: سابقه طولانی در صنعت و قابلیت اطمینان بالا
سوالات پرتکرار درباره TL081CP
آیا TL081CP با TL071CP قابل جایگزینی است؟
بله، در اکثر مدارها این دو قطعه با هم جایگزینپذیر هستند. هر دو از خانواده TL08x/TL07x بوده و مشخصات فنی بسیار نزدیکی دارند. TL071CP افست ولتاژ کمتری دارد، اما در کاربردهای معمول صوتی این تفاوت محسوس نیست.
آیا TL081CP برای مدارهای صوتی Hi-Fi مناسب است؟
کاملاً. نویز پایین، Slew Rate مناسب و امپدانس ورودی بالا این آیسی را به انتخابی معتبر برای پیشتقویتکنندههای صوتی، اکوالایزرها و فیلترهای فعال تبدیل کرده است. دهههاست در تجهیزات استودیویی و Hi-Fi استفاده میشود.
محدوده ولتاژ تغذیه TL081CP چقدر است؟
این آیسی از ۷ تا ۳۶ ولت تغذیه تکی، یا معادل آن در تغذیه دوگانه (مثلاً ±۱۵ ولت) پشتیبانی میکند. این انعطاف آن را با اکثر منابع تغذیه رایج سازگار میکند.
آیا میتوان TL081CP را روی بردبورد استفاده کرد؟
بله، پکیج DIP-8 این آیسی دقیقاً برای همین منظور طراحی شده. نصب و جابجایی آن روی بردبورد بسیار ساده است و برای نمونهسازی سریع ایدهآل است.
دمای عملیاتی TL081CP چقدر است؟
این قطعه در محدوده تجاری ۰ تا ۷۰ درجه سانتیگراد کار میکند که برای اکثر محیطهای داخلی و صنعتی معمول کافی است.
همین الان TL081CP را سفارش دهید
TL081CP یک قطعه کلاسیک، قابل اعتماد و هنوز کاملاً بهروز است. اگر روی یک پروژه صوتی، مدار سنسوری یا فیلتر فعال کار میکنید، این آیسی دقیقاً آن چیزی است که نیاز دارید.
موجودی محدود است — همین الان به سبد خرید اضافه کنید یا برای مشاوره فنی با تیم ما تماس بگیرید.
جمعبندی
TL081CP یک انتخاب کلاسیک و همچنان معتبر در میان تقویتکنندههای عملیاتی با کارایی بالا است. ترکیب امپدانس ورودی استثنایی، نویز پایین و سرعت کافی در پکیج DIP-8 آشنا، این قطعه را به گزینهای مطمئن برای پیشتقویتکنندههای صوتی، مدارهای گیتار، فیلترهای فعال و هر کاربردی که با منابع سیگنال پرامپدانس سروکار دارد، تبدیل کرده است. از نظر عملکردی معادل TL071CP بوده و مزیت اصلی آن دسترسپذیری بالا و تطبیقپذیری گسترده در محیطهای مختلف است.
