درایور آرایه‌ای ULN2004AN پکیج DIP-16 (نسخه اورجینال Texas Instruments)
📋 معرفی محصول

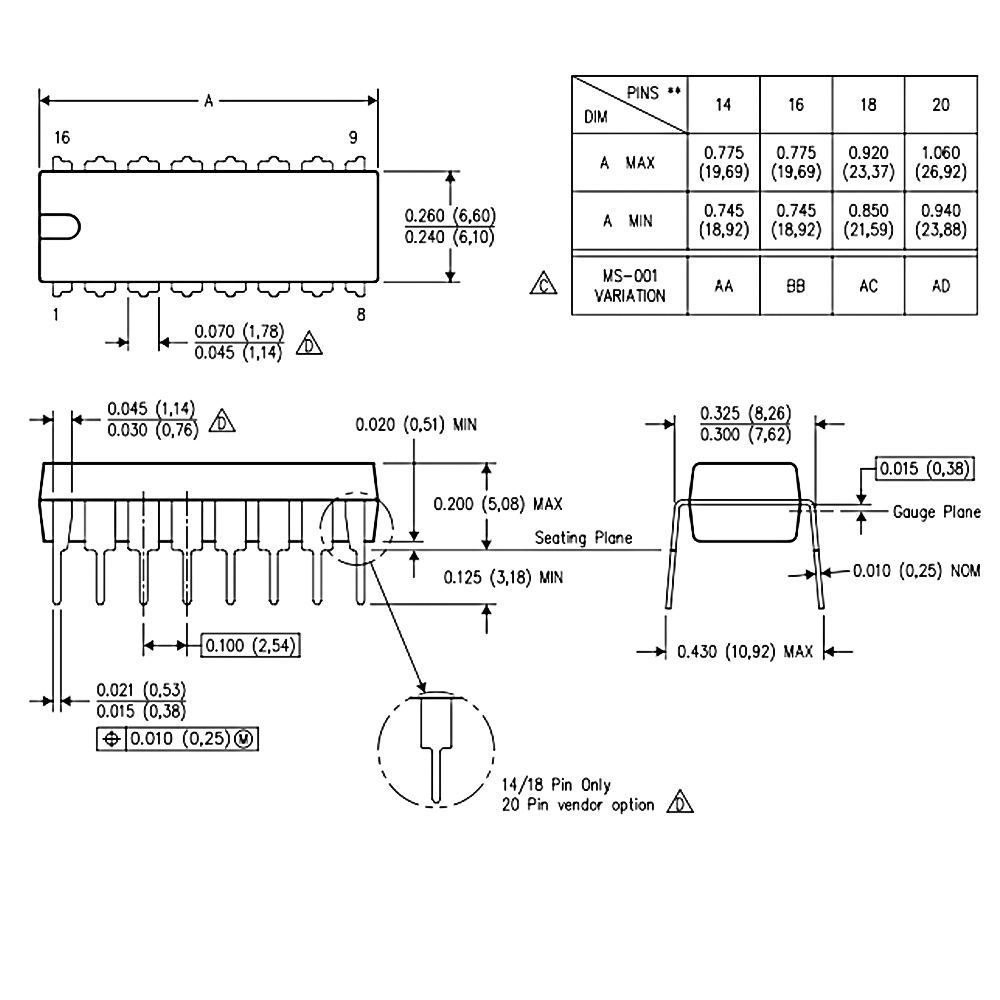

ULN2004AN یک تراشه درایور آرایه‌ای حرفه‌ای از خانواده ترانزیستورهای دارلینگتون است که توسط شرکت معتبر Texas Instruments تولید می‌شود. این قطعه الکترونیکی در پکیج استاندارد DIP-16 (Dual In-line Package) عرضه شده و برای نصب از طریق سوراخ (Through Hole) بر روی بردهای مدار چاپی طراحی شده است. این درایور حاوی هفت جفت ترانزیستور دارلینگتون NPN در یک بسته یکپارچه است که هر کانال قادر به هدایت جریان تا ۵۰۰ میلی‌آمپر بوده و می‌تواند ولتاژ کلکتور-امیتر تا ۵۰ ولت را تحمل کند.
این محصول با بهره‌گیری از معماری دارلینگتون، بهره جریانی بسیار بالایی ارائه می‌دهد که امکان کنترل بارهای سنگین را با سیگنال‌های ضعیف منطقی فراهم می‌آورد. محدوده دمایی عملیاتی این تراشه از -۲۰ تا +۷۰ درجه سانتیگراد است و توان اتلافی آن ۲.۲۵ وات می‌باشد. ULN2004AN به عنوان یک راه‌حل یکپارچه و کارآمد برای تقویت سیگنال‌های منطقی و فعال‌سازی بارهای متوسط تا سنگین در کاربردهای صنعتی، اتوماسیون، رباتیک و سیستم‌های کنترلی شناخته می‌شود.
✨ ویژگی‌های برجسته
🔧 معماری دارلینگتون پیشرفته: استفاده از ترانزیستورهای دارلینگتون با بهره جریانی بسیار بالا (معمولاً ۱۰۰۰ تا ۵۰۰۰) که امکان کنترل بارهای سنگین با سیگنال‌های ضعیف منطقی را فراهم می‌آورد.
📦 پکیج استاندارد DIP-16:نصب آسان بر روی بردهای سوراخ‌دار، بردبورد و سوکت‌های استاندارد، مناسب برای نمونه‌سازی سریع و تولید انبوه.
🔢 هفت کانال مستقل:امکان کنترل همزمان هفت بار مختلف با یک تراشه واحد، کاهش فضای برد و هزینه قطعات.
⚡ ظرفیت جریانی بالا:هر کانال قادر به هدایت جریان تا ۵۰۰ میلی‌آمپر است که برای فعال‌سازی رله‌ها، موتورها و بارهای متوسط کافی است.
🔌 تحمل ولتاژ بالا:قابلیت تحمل ولتاژ کلکتور-امیتر تا ۵۰ ولت، مناسب برای کار با بارهای ۱۲، ۲۴ و ۴۸ ولت رایج در صنعت.
🛡️ حفاظت داخلی:دیودهای محافظ داخلی (Suppression Diodes) برای جذب ولتاژ معکوس ناشی از بارهای سلفی و حفاظت از مدار کنترلی.
🌡️ محدوده دمایی گسترده:عملکرد پایدار در دماهای منفی ۲۰ تا مثبت ۷۰ درجه سانتیگراد، مناسب برای کاربردهای صنعتی و محیط‌های متنوع.
🔄 سازگاری با منطق دیجیتال:ورودی‌های سازگار با سطوح منطقی TTL و CMOS (۳.۳ ولت و ۵ ولت)، امکان اتصال مستقیم به میکروکنترلرها و مدارهای منطقی.
✅ کیفیت تضمین‌شده:تولید توسط Texas Instruments با استانداردهای بالای کیفیت، دیتاشیت کامل و پشتیبانی فنی رسمی.
♻️ سازگار با محیط زیست:مطابق با استاندارد RoHS (بدون سرب و مواد خطرناک).
🎯 کاربردهای صنعتی و حرفه‌ای
🏭 اتوماسیون صنعتی
- کنترل رله‌های صنعتی ۱۲ ولت و ۲۴ ولت
- فعال‌سازی کنتاکتورها و شیرهای برقی
- مدیریت سیستم‌های کنترل فرآیند
- راه‌اندازی سیگنال‌های هشدار و آلارم
🤖 رباتیک و مکاترونیک
- هدایت موتورهای پله‌ای (Stepper Motors)
- کنترل موتورهای DC کوچک
- فعال‌سازی سلونوئیدها و اکچویتورها
- مدیریت سیستم‌های حرکتی چندمحوره
💡 سیستم‌های نورپردازی
- راه‌اندازی نمایشگرهای هفت‌بخشی (Seven-Segment Displays)
- کنترل ماتریس‌های LED پرقدرت
- مدیریت نوارهای LED و نورپردازی معماری
- فعال‌سازی لامپ‌های سیگنال و نشانگرها
🔐 سیستم‌های امنیتی و کنترل دسترسی
- هدایت قفل‌های الکترومغناطیسی
- کنترل آژیرها و بوق‌های هشدار
- فعال‌سازی سیستم‌های اعلام حریق
- مدیریت دستگاه‌های کنترل دسترسی
🚗 صنعت خودرو و حمل‌ونقل
- کنترل رله‌های خودرو
- فعال‌سازی سیستم‌های روشنایی
- مدیریت سیگنال‌های هشدار
- راه‌اندازی نمایشگرهای داشبورد
🏠 لوازم خانگی هوشمند
- کنترل دستگاه‌های برقی
- فعال‌سازی شیرهای آب و گاز
- مدیریت سیستم‌های گرمایش و سرمایش
- راه‌اندازی پنل‌های کنترل
📟 تجهیزات الکترونیکی
- درایور نمایشگرهای نقطه‌ای و ماتریسی
- کنترل صفحه‌کلیدهای ماتریسی
- فعال‌سازی بازرهای پیزوالکتریک
- مدیریت سیستم‌های رابط کاربری
🔬 آزمایشگاه و تحقیقات
- تجهیزات آزمایشگاهی و اندازه‌گیری
- سیستم‌های کنترل و مانیتورینگ
- دستگاه‌های تست و کالیبراسیون
- پروژه‌های تحقیقاتی و توسعه
❓ سوالات متداول (FAQ)
❔ تفاوت ULN2004AN با ULN2003AN چیست؟
هر دو تراشه تقریباً یکسان هستند و در اکثر کاربردها قابل تعویض. ULN2004AN معمولاً برای موتورهای پله‌ای بهینه‌سازی شده است.
❔ آیا می‌توان چند خروجی را به هم متصل کرد؟
خیر، اتصال موازی خروجی‌ها توصیه نمی‌شود. برای جریان بالاتر، از درایورهای مناسب‌تر استفاده کنید.
❔ چرا بار من کار نمی‌کند؟
بررسی کنید: ۱) اتصال صحیح COM به منبع تغذیه بار ۲) ولتاژ ورودی کافی (حداقل ۲.۷V) ۳) جریان بار کمتر از ۵۰۰mA ۴) قطبیت صحیح بار.
❔ آیا نیاز به مقاومت پول‌آپ دارد؟
خیر، ورودی‌ها دارای مقاومت داخلی هستند. اما برای کابل‌های بلند، مقاومت خارجی توصیه می‌شود.
❔ چگونه سرعت موتور پله‌ای را کنترل کنم؟
با تغییر تاخیر (delay) بین استپ‌ها. تاخیر کمتر = سرعت بیشتر (حداقل ۱ms توصیه می‌شود).
❔ آیا می‌توان با ۳.۳V کنترل کرد؟
بله، ولتاژ ورودی ۳.۳V برای فعال‌سازی کافی است، اما جریان خروجی ممکن است کمی کمتر باشد.
📌 نتیجه‌گیری
ULN2004AN یک درایور آرایه‌ای حرفه‌ای و قابل اعتماد از Texas Instruments است که با ارائه هفت کانال دارلینگتون مستقل، قابلیت هدایت جریان تا ۵۰۰ میلی‌آمپر و تحمل ولتاژ تا ۵۰ ولت، راه‌حلی یکپارچه برای کنترل بارهای متوسط تا سنگین فراهم می‌آورد. پکیج استاندارد DIP-16، نصب آسان و سازگاری با منطق دیجیتال، این تراشه را به انتخابی ایده‌آل برای کاربردهای صنعتی، رباتیک، اتوماسیون و پروژه‌های الکترونیکی تبدیل کرده است.
✅ توصیه: برای کاربردهای حرفه‌ای، صنعتی و تجاری، حتماً از نسخه اورجینال Texas Instruments استفاده کنید تا از کیفیت، قابلیت اطمینان، دیتاشیت کامل و پشتیبانی فنی رسمی بهره‌مند شوید.
💡 نکته طلایی: همیشه قبل از طراحی نهایی، دیتاشیت رسمی را مطالعه کنید و محاسبات توان اتلافی و مدیریت حرارتی را به دقت انجام دهید.
🏆 مزایای استفاده از نسخه اورجینال:
- ✅ کیفیت ساخت تضمین‌شده
- ✅ مشخصات الکتریکی دقیق و پایدار
- ✅ دیتاشیت کامل و جامع
- ✅ پشتیبانی فنی رسمی
- ✅ عمر مفید طولانی
- ✅ قابلیت اطمینان بالا در کاربردهای صنعتی
- ✅ مطابقت با استانداردهای بین‌المللی
