آی سی LM2596SX-ADJ (نسخه کپی)⚡مبدل DC-DC مقرونبهصرفه با قابلیت تنظیم ولتاژ برای پروژههای آموزشی و غیرحساس
اگر به دنبال یک رگولاتور سوئیچینگ قابل تنظیم با قیمت مناسب برای پروژههای شخصی، آموزشی یا نمونهسازی اولیه هستید، نسخه اقتصادی LM2596SX-ADJ پکیج TO-263 میتواند انتخاب هوشمندانهای باشد. این تراشه همان معماری و قابلیتهای اصلی نسخه اورجینال را دارد—یک مبدل کاهنده (Buck Converter) با امکان تنظیم ولتاژ خروجی از 1.2 تا 37 ولت و ظرفیت جریان 3 آمپر.
نسخه اقتصادی برای کاربردهایی طراحی شده که محدودیت بودجه اولویت اصلی است و شرایط کاری سخت یا استانداردهای صنعتی سختگیرانه الزامی نیست. این محصول برای دانشجویان، پروژههای DIY، نمونهسازی سریع و تولیدات کمحجم که حساسیت بالا ندارند، گزینهای عملی و کاربردی است.

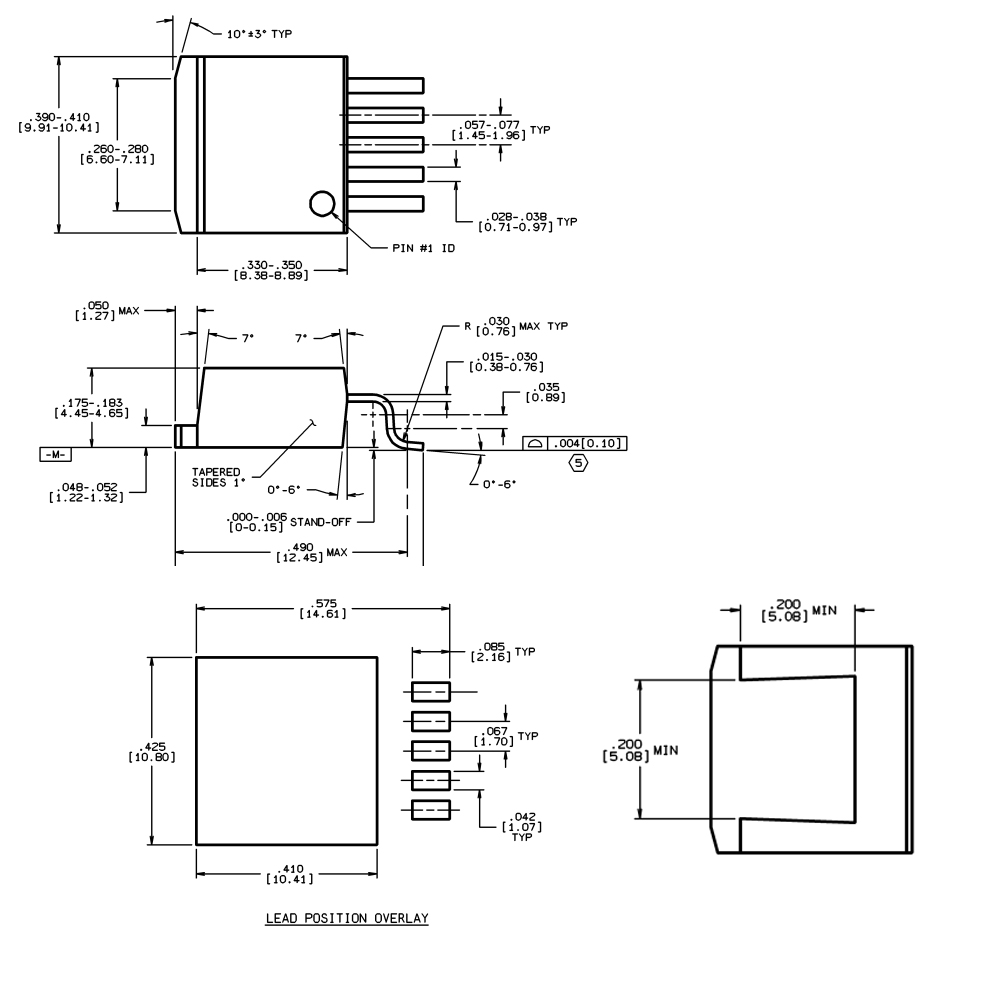

پکیج TO-263 همچنان مدیریت حرارتی خوبی ارائه میدهد و نصب آن روی برد چاپی ساده است. اگر میخواهید یک منبع تغذیه قابل تنظیم بسازید، یک شارژر باتری طراحی کنید، یا یک سیستم چندولتاژه برای آزمایش پیادهسازی کنید، این نسخه میتواند نیاز شما را با هزینه کمتری برطرف کند.
✨ ویژگیها و مزایای اصلی محصول:
💰 قیمت مناسب برای پروژههای غیرحساس
مهمترین مزیت این نسخه، قیمت پایین آن است. اگر بودجه محدود دارید یا میخواهید چندین نمونه برای آزمایش تهیه کنید، این گزینه به شما کمک میکند هزینهها را کاهش دهید. برای پروژههای دانشجویی، کارگاههای آموزشی، یا محصولاتی که حساسیت بالا ندارند، این نسخه کاملاً کافی است.
🎚️ قابلیت تنظیم ولتاژ از 1.2 تا 37 ولت
همانند نسخه اورجینال، این تراشه نیز امکان تنظیم دقیق ولتاژ خروجی را با استفاده از دو مقاومت خارجی فراهم میکند. میتوانید هر ولتاژی در این محدوده را تولید کنید—از 1.8 ولت برای مدارهای منطقی کممصرف تا 24 ولت برای موتورها و رلهها. این انعطافپذیری برای ساخت منابع تغذیه چندمنظوره یا آزمایشگاهی بسیار مفید است.
💪 ظرفیت جریان 3 آمپر برای بارهای متوسط
با توانایی تأمین جریان تا 3 آمپر، این رگولاتور میتواند اکثر مدارهای الکترونیکی متوسط را تغذیه کند—از میکروکنترلرها و سنسورها گرفته تا نوارهای LED و موتورهای کوچک. البته در جریانهای بالا باید به مدیریت حرارتی توجه کنید.
🔌 دامنه ورودی گسترده 4.5 تا 40 ولت
این تراشه با منابع تغذیه مختلفی سازگار است—آداپتورهای 5 ولتی، باتریهای 12 ولت خودرو، منابع 24 ولتی صنعتی، یا حتی پنلهای خورشیدی. این ویژگی به شما اجازه میدهد یک طراحی را در کاربردهای مختلف استفاده کنید.
🌡️ پکیج TO-263 با صفحه حرارتی
قالب TO-263 دارای یک صفحه حرارتی در زیر خود است که به انتقال گرما به برد کمک میکند. این ویژگی باعث میشود قطعه در توانهای متوسط بدون نیاز به هیتسینک خارجی کار کند. البته در بارهای سنگین، استفاده از ناحیه مسی بزرگتر یا هیتسینک توصیه میشود.
🛡️ محافظتهای داخلی پایه
این رگولاتور مجهز به سیستمهای حفاظتی اساسی است: محدودکننده جریان برای جلوگیری از آسیب در اتصال کوتاه، خاموشی حرارتی برای محافظت در دماهای بالا، و محافظ ولتاژ ورودی پایین. این محافظتها از قطعه در شرایط غیرعادی محافظت میکنند.
📈 راندمان قابل قبول برای کاربردهای عمومی
با تکنولوژی سوئیچینگ 150 کیلوهرتز، این مبدل راندمان خوبی (معمولاً 75-85 درصد) دارد که برای اکثر کاربردهای غیرحساس کافی است. البته ممکن است کمی کمتر از نسخه اورجینال باشد، اما همچنان بسیار بهتر از رگولاتورهای خطی است.
کاربردهای پیشنهادی:
🎓 پروژههای دانشجویی و آموزشی
برای دانشجویان رشتههای الکترونیک و برق که میخواهند مبدلهای DC-DC را یاد بگیرند، این نسخه گزینهای عالی است. میتوانید با آن آزمایش کنید، مدارهای مختلف طراحی کنید و اصول کار رگولاتورهای سوئیچینگ را درک کنید—همه اینها با هزینه کمتر.
🛠️ نمونهسازی اولیه (Prototyping)
قبل از تولید نهایی، معمولاً نیاز به ساخت چندین نمونه آزمایشی دارید. استفاده از نسخه اقتصادی در این مرحله میتواند هزینههای نمونهسازی را کاهش دهد. بعد از تأیید طراحی، میتوانید برای تولید نهایی به نسخه اورجینال مراجعه کنید.
🏠 پروژههای DIY و هابی
اگر یک علاقهمند به الکترونیک هستید و میخواهید منبع تغذیه شخصی، شارژر باتری، یا سیستم روشنایی LED بسازید، این رگولاتور میتواند نیاز شما را برطرف کند. برای کاربردهای خانگی که استانداردهای صنعتی الزامی نیست، کاملاً مناسب است.
🔋 شارژرهای ساده باتری
برای ساخت شارژرهای ساده باتریهای سرب-اسید یا لیتیوم-یون در پروژههای شخصی، این تراشه میتواند ولتاژ مورد نیاز را تأمین کند. البته برای کاربردهای تجاری یا حساس، استفاده از نسخه اورجینال توصیه میشود.
💡 سیستمهای روشنایی LED غیرحرفهای
برای روشناییهای LED در محیطهای غیرحساس (مانند تزئینات، نورپردازی باغچه، یا پروژههای هنری)، این رگولاتور میتواند به عنوان درایور استفاده شود.
🔄 تعمیرات و جایگزینی قطعات
اگر یک دستگاه قدیمی دارید که رگولاتور آن خراب شده و نیاز به تعمیر دارد، استفاده از نسخه اقتصادی میتواند هزینه تعمیر را کاهش دهد—به خصوص اگر دستگاه ارزش زیادی ندارد.
⚖️ مقایسه با نسخه اورجینال
✅ مزایای نسخه اقتصادی
قیمت پایینتر: مهمترین مزیت، هزینه کمتر است که برای پروژههای با بودجه محدود یا خریدهای عمده بسیار مهم است.
عملکرد پایه مشابه: معماری اصلی و قابلیتهای کلیدی (تنظیم ولتاژ، ظرفیت جریان، دامنه ورودی) مشابه نسخه اورجینال است.
مناسب برای یادگیری: برای آموزش و تمرین، نیازی به خرید قطعات گران نیست.
⚠️ محدودیتهای نسخه اقتصادی
دقت کمتر: ولتاژ خروجی ممکن است انحراف بیشتری نسبت به مقدار تنظیم شده داشته باشد (معمولاً ±3-5% به جای ±2%).
راندمان کمتر: ممکن است راندمان 5-10 درصد کمتر از نسخه اورجینال باشد، که به معنای گرمای بیشتر و عمر باتری کمتر است.
پایداری دمایی ضعیفتر: در دماهای خیلی بالا یا پایین، عملکرد ممکن است کاهش یابد.
عمر مفید کوتاهتر: قطعات اقتصادی معمولاً عمر کاری کمتری دارند و ممکن است زودتر خراب شوند.
عدم تضمین برای کاربردهای حساس: برای تجهیزات پزشکی، صنعتی حیاتی، خودرویی یا هر کاربرد حساس دیگر، استفاده از نسخه اورجینال الزامی است.
فاقد گواهینامههای استاندارد: معمولاً گواهینامههای RoHS، CE یا UL ندارند که برای صادرات یا فروش تجاری ضروری است.
❓ سوالات متداول
🔧 آیا این نسخه برای پروژههای تجاری مناسب است؟
برای محصولات تجاری که استانداردهای کیفیت، ایمنی یا قابلیت اطمینان بالا دارند، استفاده از نسخه اورجینال توصیه میشود. اما برای تولیدات کمحجم، محصولات ارزانقیمت یا بازارهای غیرحساس، این نسخه میتواند گزینهای اقتصادی باشد.
🌡️ آیا در دماهای بالا خوب کار میکند؟
این نسخه در دماهای معمولی (0 تا 70 درجه) به خوبی کار میکند، اما در دماهای خیلی بالا (بالای 85 درجه) یا خیلی پایین (زیر 10- درجه)، عملکرد آن ممکن است کاهش یابد. برای محیطهای سخت، نسخه اورجینال بهتر است.
🛠️ چه قطعات خارجی نیاز است؟
قطعات مورد نیاز شامل یک سلف (33-68 میکروهانری)، یک دیود شاتکی (3 آمپر، 40 ولت)، دو خازن الکترولیتی (ورودی و خروجی)، دو مقاومت برای تنظیم ولتاژ، و یک خازن سرامیکی کوچک است. این قطعات ارزان و در دسترس هستند.
⚠️ چه تفاوتی با نسخه اورجینال دارد؟
تفاوت اصلی در کیفیت ساخت، دقت پارامترها، راندمان، پایداری دمایی و عمر مفید است. نسخه اقتصادی برای کاربردهای غیرحساس مناسب است، در حالی که نسخه اورجینال برای کاربردهای صنعتی و حیاتی طراحی شده.
💡 نکات مهم برای استفاده
🌡️ مدیریت حرارتی
در جریانهای بالا یا اختلاف ولتاژ زیاد، حتماً از ناحیه مسی بزرگ زیر قطعه استفاده کنید. اگر دمای قطعه بیش از حد بالا میرود، یک هیتسینک کوچک اضافه کنید.
🔌 استفاده از قطعات خارجی با کیفیت
حتی اگر از نسخه اقتصادی رگولاتور استفاده میکنید، سعی کنید قطعات خارجی (سلف، دیود، خازنها) را با کیفیت خوب انتخاب کنید. این کار به پایداری و عملکرد کلی مدار کمک میکند.
📏 طراحی PCB مناسب
مسیرهای جریان بالا را با عرض کافی (حداقل 2 میلیمتر) طراحی کنید و قطعات را نزدیک به آیسی قرار دهید تا نویز و افت ولتاژ کاهش یابد.
🧪 تست کامل قبل از استفاده نهایی
قبل از استفاده در پروژه اصلی، حتماً مدار را با بارهای مختلف تست کنید و ولتاژ خروجی، راندمان و دمای قطعه را بررسی کنید.
🛒 سفارش و مشاوره
آیا به دنبال یک رگولاتور قابل تنظیم با قیمت مناسب برای پروژه آموزشی یا شخصی خود هستید؟ نسخه اقتصادی LM2596SX-ADJ را همین الان سفارش دهید و از صرفهجویی در هزینه بهرهمند شوید.
نیاز به راهنمایی در انتخاب قطعات یا طراحی مدار دارید؟ تیم فنی ما آماده است تا به سوالات شما پاسخ دهد.
برای مشاوره رایگان و دریافت نمونه مدارهای کاربردی، همین حالا با ما تماس بگیرید.
