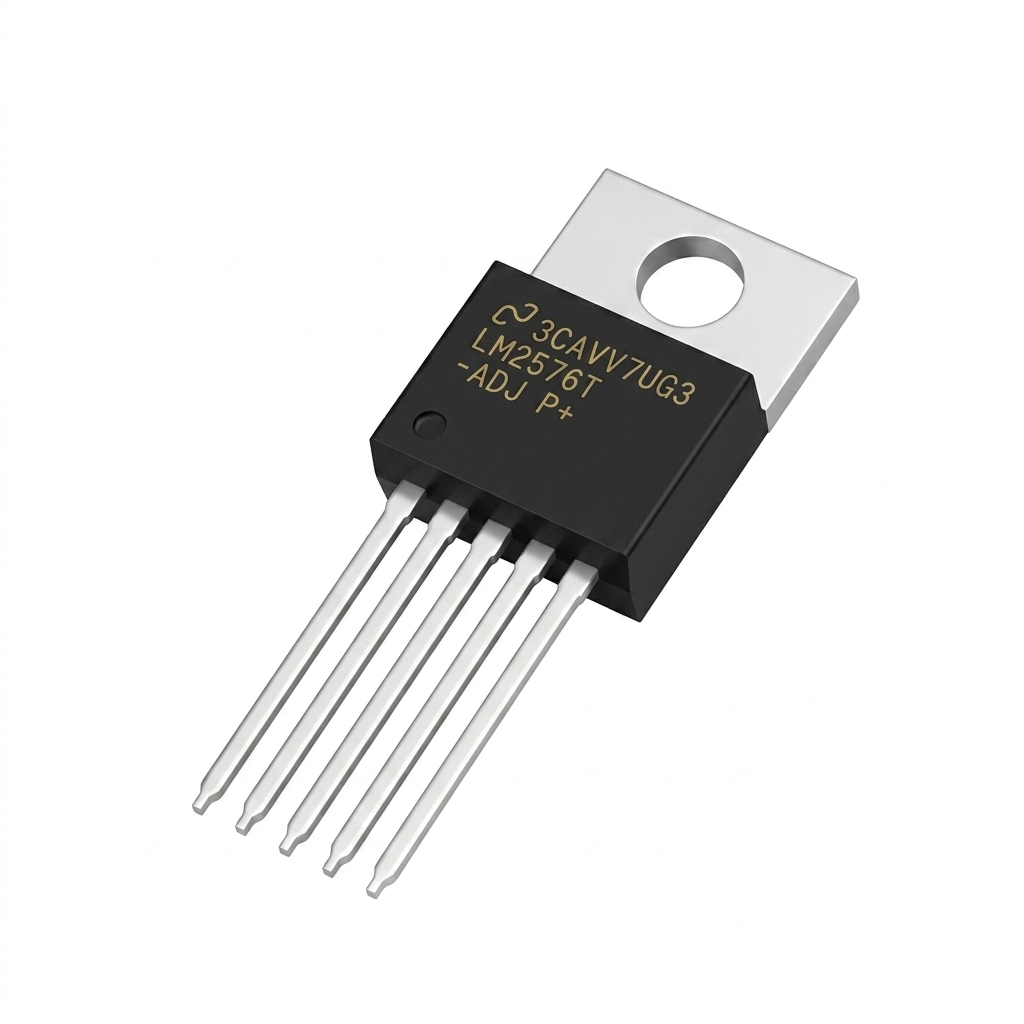

رگولاتور سوئیچینگ LM2576T-ADJ پکیج TO-220-5 (نسخه اصلی)
رگولاتور سوئیچینگ LM2576T-ADJ نسخه اصلی یک تراشه تبدیلکننده DC-DC از نوع کاهنده با قابلیت تنظیم ولتاژ خروجی است که توسط National Semiconductor تولید شده است. این قطعه با جریان خروجی 3 آمپر و پکیج TO-220-5 مناسب نصب سوراخی، راهکاری انعطافپذیر و قدرتمند برای تبدیل ولتاژهای بالاتر به طیف وسیعی از ولتاژهای خروجی مورد نیاز در کاربردهای صنعتی، خودرویی و قدرت بالا ارائه میدهد.
این تراشه با بهرهگیری از تکنولوژی سوئیچینگ، راندمان بالایی نسبت به رگولاتورهای خطی قابل تنظیم (مانند LM317) دارد و تلفات حرارتی را به میزان قابل توجهی کاهش میدهد. پکیج TO-220 با فلنج فلزی امکان اتصال مستقیم به هیتسینک را فراهم کرده و عملکرد پایدار در جریانهای بالا را تضمین میکند.
✨ ویژگیهای کلیدی
🔄 انعطافپذیری کامل در تنظیم ولتاژ خروجی
بزرگترین مزیت این مدل نسبت به نسخههای ثابت خانواده LM2576، آزادی عمل در انتخاب ولتاژ خروجی است. با تنظیم نسبت دو مقاومت خارجی، میتوان هر ولتاژی بین 1.23 ولت تا 37 ولت را در خروجی داشت.
⚡ جریان خروجی 3 آمپر در تمام محدوده
این تراشه در سراسر بازه ولتاژی خود قادر است جریانی تا 3 آمپر به صورت پیوسته تأمین کند، مشروط بر اینکه مدیریت حرارتی مناسب در نظر گرفته شده باشد.
🔋 ورودی گسترده از 7 تا 40 ولت
پوشش این بازه ورودی، استفاده از منابع تغذیه متنوع صنعتی، خودرویی و آزمایشگاهی را بدون نیاز به تطبیق اضافی ممکن میسازد.
🌡️ تحمل دمایی از 40- تا 125+ درجه
این بازه دمایی گسترده، قطعه را برای محیطهای صنعتی سخت و کاربردهای خودرویی کاملاً مناسب میکند.

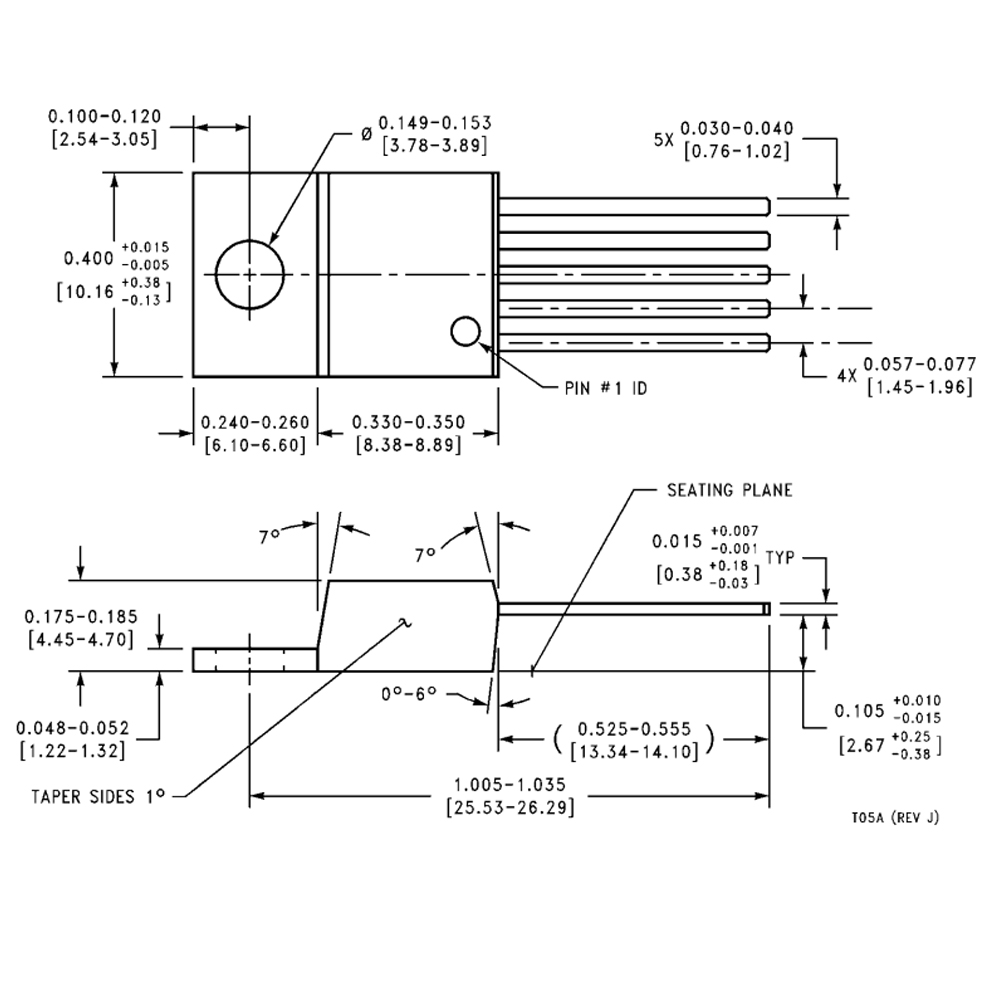

📦 پکیج TO-220-5 با اتلاف حرارت بهینه
فلنج فلزی پکیج TO-220 اتصال مستقیم به هیتسینک را ممکن میسازد و عملکرد پایدار در بارهای سنگین را تضمین میکند.
🛡️ محافظتهای داخلی دوگانه
وجود مدار محافظت حرارتی (Thermal Shutdown) و محدودکننده جریان (Current Limit) از آسیب تراشه در شرایط اضافهبار یا اتصال کوتاه جلوگیری میکند.
🔁 قابلیت تولید ولتاژ منفی
با پیکربندی Inverting و افزودن چند قطعه خارجی ساده، میتوان از این تراشه برای تولید ولتاژ منفی قابل تنظیم بهره برد.
🎯 کاربردهای پیشنهادی
- منابع تغذیه آزمایشگاهی قابل تنظیم
- سیستمهای صنعتی با نیازهای ولتاژی متنوع
- شارژرهای باتری سفارشی
- درایو LEDهای پرقدرت
- تولید ولتاژهای منفی قابل تنظیم
- پروژههای DIY و رباتیک.
📊 مقایسه با نسخه اقتصادی
🔍 شباهتها
- قابلیت تنظیم ولتاژ از 1.23 تا 37 ولت
- جریان خروجی 3 آمپر
- بازه ورودی 7 تا 40 ولت
- پکیج TO-220-5
- محافظتهای داخلی
⚖️ تفاوتهای کلیدی
- تلورانس ولتاژ: نسخه اصلی تلورانس ولتاژ خروجی کمتری دارد (±1.5% در مقابل ±3-4% نسخه اقتصادی).
- بازه دمایی: نسخه اصلی بازه دمایی گستردهتری دارد (40- تا +125 درجه سانتیگراد در مقابل 0 تا +85 درجه سانتیگراد نسخه اقتصادی).
- راندمان: نسخه اصلی راندمان بالاتری دارد.
- قیمت: نسخه اقتصادی مقرونبهصرفهتر است.
- کاربرد: نسخه اصلی برای کاربردهای حرفهای و محیطهای سخت، نسخه اقتصادی برای پروژههای عمومی و حساس به هزینه توصیه میشود.
❓ سوالات متداول
❔ چه تفاوتی بین LM2576T-ADJ و LM2576T-5.0 وجود دارد؟
پاسخ: مدل ADJ ولتاژ خروجی قابل تنظیم از 1.23 تا 37 ولت دارد، در حالی که مدل 5.0 ولتاژ خروجی ثابت 5 ولت ارائه میدهد. مدل ADJ انعطافپذیرتر است اما به دو مقاومت خارجی اضافی نیاز دارد.
❔ تفاوت LM2576 با LM2596 چیست؟
پاسخ: LM2596 فرکانس سوئیچینگ بالاتری (150 کیلوهرتز در برابر 52 کیلوهرتز) دارد که به سلف و خازن کوچکتری نیاز دارد. LM2576 قدیمیتر و معمولاً ارزانتر است.
❔ آیا میتوان از این تراشه برای تولید ولتاژ منفی استفاده کرد؟
پاسخ: بله، با پیکربندی Inverting و افزودن چند قطعه خارجی، تولید ولتاژ منفی قابل تنظیم امکانپذیر است.
چرا باید از دیود شاتکی استفاده کرد؟
پاسخ: دیود شاتکی افت ولتاژ کمتر (حدود 0.3 ولت در برابر 0.7 ولت دیود معمولی) و زمان بازیابی سریعتری دارد که هر دو به بهبود راندمان مدار کمک میکنند.
❔تفاوت LM2576T-ADJ اصلی با نسخه اقتصادی چیست؟
تفاوت اصلی در تلورانس ولتاژ خروجی، بازه دمایی کاری، راندمان و قیمت است. نسخه اصلی برای کاربردهای حرفهای و محیطهای سخت مناسب است..
نتیجهگیری
رگولاتور سوئیچینگ LM2576T-ADJ نسخه اصلی یک راهکار انعطافپذیر و قابل اعتماد برای طراحی منابع تغذیه با ولتاژ خروجی قابل تنظیم است. این تراشه با ترکیب قابلیت تنظیم ولتاژ، جریان خروجی مناسب، ورودی گسترده، بازه دمایی صنعتی و پکیج TO-220، انتخابی مناسب برای کاربردهای صنعتی، خودرویی و پروژههای حرفهای محسوب میشود.
💡 توصیه: برای پروژههای حرفهای و کاربردهایی که به دقت بالا و عملکرد در محیطهای سخت نیاز دارند، نسخه اصلی LM2576T-ADJ گزینه مناسبی است.
⚡ با LM2576T-ADJ اصلی، انعطافپذیری و قابلیت اطمینان را تجربه کنید!
