آیسی LM2576SX-ADJ/SMD پکیج TO-263 (نسخه اقتصادی)
آیسی LM2576SX-ADJ پکیج TO-263 نسخه اقتصادی یک رگولاتور سوئیچینگ قابل تنظیم با کیفیت خوب و قیمت مناسب است که امکان تولید ولتاژ خروجی از 1.23 تا 37 ولت را با جریان تا 3 آمپر فراهم میکند. این محصول از سری SIMPLE SWITCHER با قابلیت تنظیم ولتاژ از طریق دو مقاومت خارجی، راهکاری انعطافپذیر و اقتصادی برای طیف گستردهای از پروژههای الکترونیکی است.
با این آیسی دیگر نیازی نیست برای هر ولتاژ یک رگولاتور جداگانه تهیه کنید. یک قطعه میتواند جایگزین دهها مدل مختلف شود و هزینه انبارداری و طراحی شما را کاهش دهد.
✨ ویژگیهای برجسته
⚙️ قابلیت تنظیم ولتاژ از 1.23 تا 37 ولت
بزرگترین مزیت این رگولاتور، انعطافپذیری کامل در تعیین ولتاژ خروجی است. با استفاده از دو مقاومت ساده، میتوانید هر ولتاژی در این محدوده را تولید کنید. این ویژگی برای منابع تغذیه آزمایشگاهی، شارژرهای باتری و پروژههای متنوع بسیار مفید است.
⚡ جریان خروجی تا 3 آمپر
قابلیت تحویل جریان پایدار تا 3 آمپر برای تغذیه میکروکنترلرها، موتورهای DC، نوارهای LED، ماژولهای وایفای و سیستمهای صوتی کاملاً مناسب است.
🔋 راندمان بالا تا 88 درصد
تکنولوژی سوئیچینگ باعث راندمان خوب، تلفات حرارتی کم و نیاز کمتر به خنککاری میشود. در مقایسه با رگولاتورهای خطی، این مزیت بسیار چشمگیر است.
🎚️ محدوده ورودی گسترده 4 تا 40 ولت
سازگاری با منابع تغذیه متنوع از باتریهای لیتیوم یون، سرب اسید، آداپتورهای دیواری، سیستمهای خودرو 12 ولت تا منابع صنعتی 24 ولت.

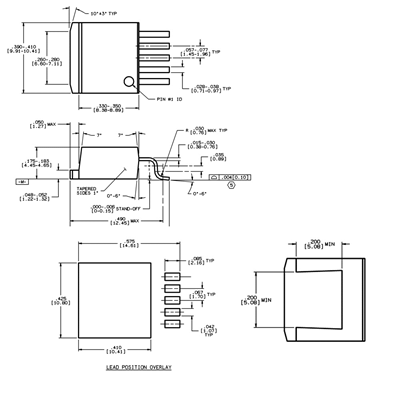

📦 پکیج TO-263 با مدیریت حرارتی مناسب
پکیج SMD با قابلیت اتصال به هیتسینک یا سطح مسی برد، انتقال حرارت بهینه و امکان کار با جریانهای بالا را فراهم میکند.
🛡️ حفاظتهای داخلی
مجهز به محافظت در برابر اتصال کوتاه، محافظت حرارتی خودکار و محدودکننده جریان برای افزایش قابلیت اطمینان.
🎵 فرکانس سوئیچینگ 58 کیلوهرتز
امکان استفاده از سلفها و خازنهای کوچکتر و ارزانتر با نویز الکترومغناطیسی قابل کنترل.
🔧 سادگی طراحی
تنها با یک سلف، یک دیود شاتکی، دو خازن و دو مقاومت میتوانید یک منبع تغذیه قابل تنظیم بسازید.
🎯 کاربردهای پیشنهادی
✔️ منابع تغذیه آزمایشگاهی و آموزشی
برای ساخت منابع تغذیه قابل تنظیم در آزمایشگاهها و پروژههای دانشجویی گزینهای اقتصادی است.
✔️ شارژرهای باتری
برای شارژ باتریهای مختلف (لیتیوم یون، سرب اسید، نیکل کادمیوم) با ولتاژهای متفاوت مناسب است.
✔️ تغذیه میکروکنترلرها و ماژولها
برای تأمین تغذیه آردوینو، رزبری پای، ماژولهای ESP32 و سایر ماژولهای IoT با ولتاژهای مختلف قابل استفاده است.
✔️ سیستمهای خودرو
برای تبدیل ولتاژ 12 ولت خودرو به ولتاژهای دلخواه جهت تغذیه دستگاههای الکترونیکی مناسب است.
✔️ پروژههای DIY و رباتیک
برای تأمین تغذیه با ولتاژهای مختلف در پروژههای رباتیک و الکترونیکی قابل استفاده است.
✔️ سیستمهای خورشیدی
برای تنظیم ولتاژ در سیستمهای خورشیدی کوچک و باتریهای قابل شارژ مناسب است.
✔️ درایورهای LED
برای تغذیه نوارهای LED و سیستمهای روشنایی با ولتاژهای مختلف قابل استفاده است.
✔️ تجهیزات صوتی
برای تأمین تغذیه تجهیزات صوتی و آمپلیفایرها با ولتاژهای دلخواه مناسب است.
📊 مقایسه با نسخه اورجینال
شباهتها:
- جریان خروجی یکسان: تا 3 آمپر
- محدوده ولتاژ خروجی یکسان: 1.23 تا 37 ولت
- فرکانس سوئیچینگ یکسان: 58 کیلوهرتز
- پکیج یکسان: TO-263 / SMD
- قابلیت تنظیم با دو مقاومت خارجی
تفاوتها:
- 💰 قیمت: نسخه اقتصادی بهطور قابل توجهی ارزانتر است
- ⚡ راندمان: اورجینال تا 90٪، نسخه اقتصادی تا 88٪
- 🌡️ دمای کاری: اورجینال 40- تا 125+°C، نسخه اقتصادی 0 تا 85°C
- 📄 مستندات: اورجینال دیتاشیت رسمی کامل دارد، نسخه اقتصادی از دیتاشیت مرجع استفاده میکند
- 🏭 کیفیت ساخت: اورجینال عالی، نسخه اقتصادی خوب
نتیجه:
- ✅ نسخه اقتصادی: مناسب پروژههای DIY، آموزشی، آزمایشگاهی و خانگی
- 🏭 نسخه اورجینال: مناسب کاربردهای صنعتی، پزشکی و شرایط دمایی سخت
❓ سوالات متداول
❔ تفاوت اصلی این نسخه با اورجینال چیست؟
پاسخ: تفاوت اصلی در قیمت است. این نسخه با قیمت مناسبتری عرضه میشود و کیفیت خوبی برای کاربردهای عمومی دارد.
❔ تفاوت LM2576SX-ADJ با LM2596 چیست؟
پاسخ: LM2596 فرکانس سوئیچینگ بالاتری (150 کیلوهرتز) دارد و امکان استفاده از سلفهای کوچکتر را فراهم میکند. اما LM2576 از نظر قیمت مقرونبهصرفهتر است و قطعات خارجی ارزانتری نیاز دارد.
❔ آیا نیاز به هیتسینک دارد؟
پاسخ: در جریانهای بالا (نزدیک به 3 آمپر) و ولتاژ ورودی بالا، استفاده از هیتسینک کوچک یا اتصال پکیج به سطح مسی بزرگ روی برد توصیه میشود.
❔ چه قطعات خارجی لازم است؟
پاسخ: یک سلف (معمولاً 100 میکروهانری)، یک دیود شاتکی (مانند 1N5822)، دو خازن الکترولیتی (ورودی و خروجی)، یک خازن سرامیکی کوچک و دو مقاومت برای تنظیم ولتاژ خروجی.
❔ آیا برای شارژ باتری مناسب است؟
پاسخ: بله، با تنظیم ولتاژ مناسب میتوانید از آن برای شارژ باتریهای مختلف استفاده کنید. برای باتریهای لیتیوم نیاز به مدار کنترل جریان اضافی دارید.
❔ آیا برای سیستم خودرو مناسب است؟
پاسخ: بله، برای تبدیل ولتاژ 12 ولت خودرو به ولتاژهای دلخواه برای تغذیه دستگاههای الکترونیکی کاملاً مناسب است.
❔ آیا برای مبتدیان مناسب است؟
پاسخ: بله، سری SIMPLE SWITCHER به دلیل سادگی طراحی برای مبتدیان هم مناسب است. با مطالعه دیتاشیت مرجع میتوان به راحتی از آن استفاده کرد.
🎓 نتیجهگیری
آیسی LM2576SX-ADJ پکیج TO-263 نسخه اقتصادی انتخابی هوشمندانه برای کسانی است که به دنبال رگولاتور سوئیچینگ قابل تنظیم با کیفیت خوب و قیمت رقابتی هستند. این محصول با انعطافپذیری کامل در تنظیم ولتاژ، جریان خروجی مناسب و راندمان بالا، گزینهای عملی برای طیف گستردهای از پروژههای الکترونیکی است.
💡 توصیه: برای پروژههای آموزشی، DIY، آزمایشگاهی و کاربردهای خانگی این نسخه گزینهای عالی است. برای کاربردهای صنعتی، پزشکی و شرایط محیطی سخت، نسخه اورجینال را در نظر بگیرید.
⚡ با LM2576SX-ADJ نسخه اقتصادی، منبع تغذیه انعطافپذیر را با قیمت مناسب تجربه کنید!
