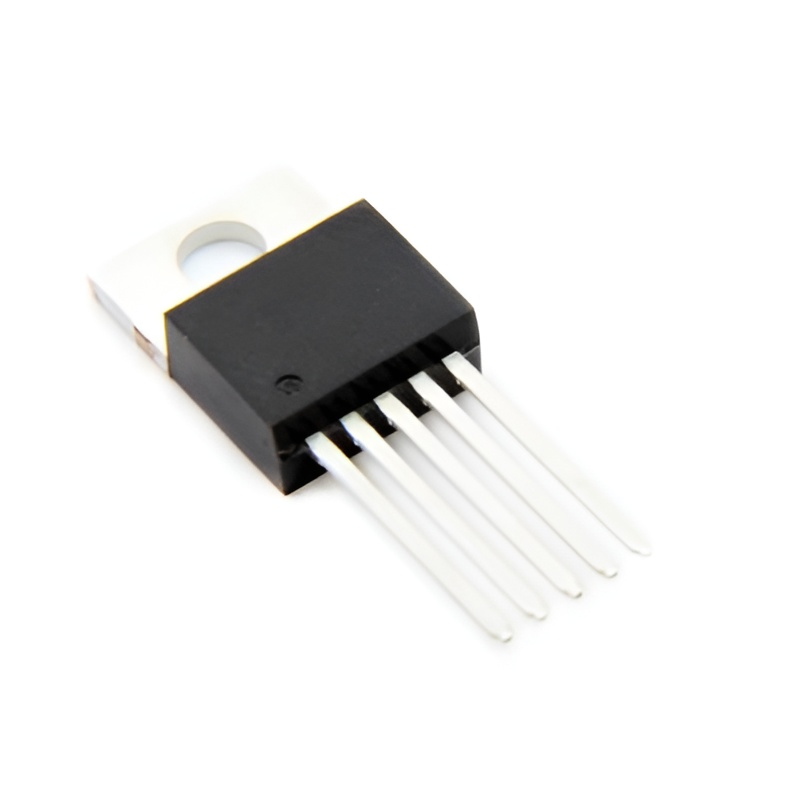

رگولاتور سوئیچینگ LM2576T-12 پکیج TO-220-5 (نسخه اصلی)
رگولاتور سوئیچینگ LM2576T-12 یک تراشه تبدیلکننده DC-DC از نوع کاهنده با خروجی تثبیتشده 12 ولت است که توسط National Semiconductor تولید شده است. این قطعه با قابلیت تحویل جریان تا 3 آمپر و پکیج TO-220-5 مناسب نصب سوراخی، راهکاری قدرتمند و اقتصادی برای تبدیل ولتاژهای بالاتر به استاندارد 12 ولت در کاربردهای صنعتی، خودرویی و قدرت بالا ارائه میدهد.
این تراشه با بهرهگیری از تکنولوژی سوئیچینگ، راندمان بالایی نسبت به رگولاتورهای خطی سنتی (مانند 7812) دارد و تلفات حرارتی را به میزان قابل توجهی کاهش میدهد. پکیج TO-220 با فلنج فلزی امکان اتصال مستقیم به هیتسینک را فراهم کرده و عملکرد پایدار در جریانهای بالا را تضمین میکند.
✨ ویژگیهای برجسته
🎯 خروجی ثابت 12 ولت با دقت بالا
این رگولاتور خروجی تثبیتشده 12 ولت با تلورانس تنها ±2% ارائه میدهد. این دقت بالا برای تغذیه تجهیزات حساس الکترونیکی، سیستمهای صوتی، کنترلرها و سنسورهای صنعتی بسیار مهم است.
⚡ جریان خروجی قدرتمند تا 3 آمپر
قابلیت تحویل جریان پیوسته تا 3 آمپر این تراشه را برای تغذیه مصرفکنندههای پرقدرت مانند فنهای صنعتی، موتورهای DC، نوارهای LED، سیستمهای صوتی و تجهیزات خودرویی مناسب میکند.
🔋 محدوده ورودی فوقالعاده گسترده 4 تا 40 ولت
این رگولاتور میتواند از منابع تغذیه بسیار متنوعی از باتریهای لیتیوم یون، سرب اسید، سیستمهای 24 ولت صنعتی تا منابع 48 ولت تغذیه شود. این انعطافپذیری آن را برای کاربردهای صنعتی و خودرویی ایدهآل میکند.
🌡️ تحمل دمایی استثنایی 40- تا +125 درجه
این تراشه برای کار در شرایط محیطی سخت طراحی شده است. از سردترین محیطهای صنعتی تا گرمترین شرایط موتورخانه خودرو، LM2576T-12 عملکرد پایدار و قابل اعتماد ارائه میدهد.
📦 پکیج TO-220-5 با قابلیت خنککاری عالی
پکیج TO-220 با فلنج فلزی امکان اتصال مستقیم به هیتسینک را فراهم میکند. این ویژگی برای کار مداوم در جریانهای بالا و محیطهای گرم ضروری است و عمر مفید قطعه را افزایش میدهد.
🛡️ محافظتهای جامع داخلی
مجهز به محافظت حرارتی خودکار (Thermal Shutdown) و محدودکننده جریان (Current Limit) برای جلوگیری از آسیب در شرایط اضافه بار یا اتصال کوتاه.
🔄 قابلیت پیکربندی معکوس (Inverting)
با افزودن چند قطعه خارجی ساده، میتوان از این تراشه برای تولید ولتاژ منفی 12- ولت استفاده کرد. این قابلیت برای تغذیه آپامپها و مدارهای آنالوگ دوقطبی بسیار مفید است.
💰 جایگزین اقتصادی و کارآمد برای رگولاتورهای خطی
در مقایسه با رگولاتورهای خطی سنتی مانند 7812، این تراشه راندمان بسیار بالاتری دارد و تلفات حرارتی را به شدت کاهش میدهد. این ویژگی به ویژه در تبدیلهای با اختلاف ولتاژ بالا (مانند 24V به 12V) بسیار مهم است.
🔧 طراحی ساده با مدارات نمونه مستند
مدارات کاربردی این تراشه به خوبی مستندسازی شدهاند و طراحی با آن بسیار ساده است. تنها به چند قطعه خارجی (سلف، دیود، خازن) نیاز دارید.
🎯 کاربردهای پیشنهادی
✔️ منابع تغذیه صنعتی
تبدیل ولتاژ باسهای صنعتی 24 یا 48 ولت به استاندارد 12 ولت برای تغذیه فنها، سنسورها، کنترلرها، رلهها و عملگرهای صنعتی.
✔️ سیستمهای خودرویی و حملونقل
تثبیت و تنظیم ولتاژ باتری خودرو (که بین 12 تا 14.4 ولت نوسان دارد) به یک خروجی دقیق 12 ولت برای تغذیه تجهیزات الکترونیکی حساس مانند سیستمهای صوتی، دوربینها، GPS و سایر لوازم جانبی.
✔️ سیستمهای روشنایی LED
تأمین توان پایدار برای نوارهای LED 12 ولت، چراغهای خودرو و سیستمهای روشنایی تزئینی و صنعتی.
✔️ شارژرهای باتری سرب-اسید
تبدیل ولتاژهای بالاتر به 12 ولت مناسب برای شارژ باتریهای سرب-اسید 12 ولت.
✔️ درایو موتورهای DC و سلونوئیدها
تغذیه موتورهای DC 12 ولت، سلونوئیدها، رلههای پرقدرت و عملگرهای الکترومکانیکی.
✔️ تجهیزات صوتی و تصویری
منبع تغذیه پایدار برای آمپلیفایرها، پریامپها، میکسرها و سایر تجهیزات صوتی 12 ولت.
✔️ سیستمهای امنیتی و نظارتی
تغذیه دوربینهای مداربسته، سیستمهای دزدگیر و تجهیزات امنیتی 12 ولت.
✔️ پروژههای DIY و رباتیک
منبع تغذیه قابل اعتماد برای پروژههای الکترونیکی، رباتیک و سیستمهای کنترل خودکار.
❓ سوالات متداول
❔ تفاوت اصلی LM2576T-12 با LM2596 چیست؟
پاسخ: LM2596 فرکانس سوئیچینگ بالاتری (150 کیلوهرتز در مقابل 52 کیلوهرتز) دارد که امکان استفاده از سلفهای کوچکتر را فراهم میکند. اما LM2576 از نظر قیمت مقرونبهصرفهتر است و در دسترستری بهتری دارد.
❔ آیا میتوان از این تراشه برای تولید ولتاژ منفی استفاده کرد؟
پاسخ: بله، با پیکربندی Inverting میتوانید ولتاژ منفی 12- ولت تولید کنید. برای این کار به مدار نمونه در دیتاشیت مراجعه کنید.
❔ چرا باید از دیود شاتکی استفاده کنیم؟
پاسخ: دیودهای شاتکی افت ولتاژ کمتر و سرعت سوئیچینگ بالاتری نسبت به دیودهای معمولی دارند. این ویژگیها راندمان را افزایش میدهد و تلفات حرارتی را کاهش میدهد.
❔ آیا این تراشه برای سیستم خودرو مناسب است؟
پاسخ: بله، کاملاً مناسب است. محدوده ورودی گسترده (4-40V) و تحمل دمایی عالی (40- تا +125°C) آن را برای محیط خودرو ایدهآل میکند.
❔ چگونه میتوان راندمان را بهبود بخشید؟
پاسخ: استفاده از دیود شاتکی با افت ولتاژ کم، سلف با مقاومت سری پایین، خازنهای با ESR کم و کاهش اختلاف ولتاژ ورودی-خروجی راندمان را بهبود میبخشد.
❔ آیا نیاز به مدار محافظ اضافی دارد؟
پاسخ: این تراشه محافظت حرارتی و محدودکننده جریان داخلی دارد، اما برای کاربردهای حساس میتوانید فیوز یا مدار محافظ ولتاژ معکوس اضافه کنید.
❔ چه تفاوتی بین LM2576T-12 و LM2576T-ADJ وجود دارد؟
پاسخ: LM2576T-12 خروجی ثابت 12 ولت دارد، در حالی که LM2576T-ADJ خروجی قابل تنظیم از 1.23 تا 37 ولت با استفاده از دو مقاومت خارجی دارد.
❔ آیا برای کاربردهای صوتی مناسب است؟
پاسخ: بله، اما برای کاربردهای صوتی حساس ممکن است نیاز به فیلتر اضافی برای کاهش نویز سوئیچینگ باشید. برای کاربردهای صوتی بسیار حساس، رگولاتورهای خطی کمنویزتر هستند.
🎓 نتیجهگیری
رگولاتور سوئیچینگ LM2576T-12 پکیج TO-220-5 یک راهکار قدرتمند، کارآمد و قابل اعتماد برای تبدیل ولتاژهای بالاتر به استاندارد 12 ولت است. این تراشه با ترکیب راندمان بالا، جریان خروجی قوی، محدوده ورودی گسترده و تحمل دمایی استثنایی، انتخابی ایدهآل برای کاربردهای صنعتی، خودرویی و قدرت بالا محسوب میشود.
پکیج TO-220 با قابلیت خنککاری عالی، محافظتهای داخلی جامع و طراحی ساده، این تراشه را به گزینهای محبوب برای مهندسان و طراحان تبدیل کرده است. در مقایسه با رگولاتورهای خطی سنتی، LM2576T-12 راندمان بسیار بالاتر و تلفات حرارتی بسیار کمتری دارد.
💡 توصیه: برای کاربردهای پرقدرت، تبدیلهای با اختلاف ولتاژ بالا، محیطهای صنعتی و خودرویی، و هر پروژهای که به منبع تغذیه 12 ولت قابل اعتماد و کارآمد نیاز دارد، LM2576T-12 انتخابی عالی است.
