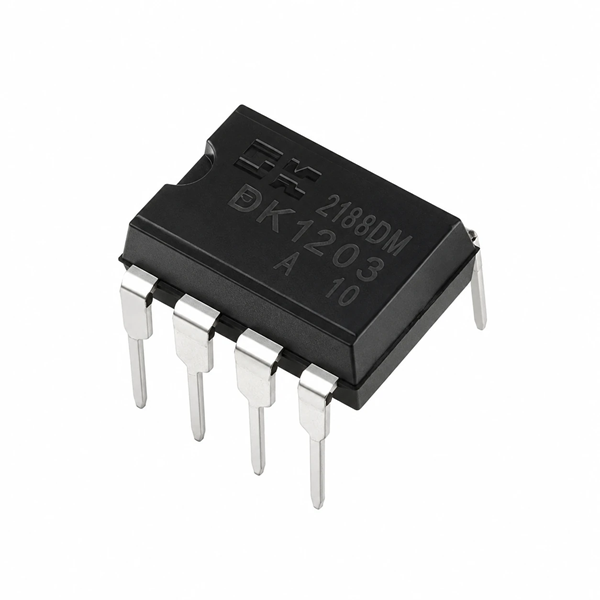

تراشه سوئیچینگ DK1203 پکیج DIP8 (کپی و اقتصادی)
معرفی محصول:
DK1203 یک کنترلر یکپارچه منبع تغذیه سوئیچینگ با توپولوژی فلایبک است که سوئیچ قدرت و مدار کنترل PWM را در یک پکیج DIP-8 جمع کرده است. این نسخه اقتصادی برای ساخت منابع تغذیه AC-DC تا توان ۱۲ وات طراحی شده و با ورودی جهانی ۸۵ تا ۲۶۵ ولت AC، امکان تولید ولتاژ خروجی تنظیمپذیر ۱.۲۵ تا ۳۵ ولت را با حداکثر جریان ۱ آمپر فراهم میکند. این قطعه با حداقل قطعات جانبی، راهحلی ساده و کمهزینه برای شارژرها، آداپتورها و منابع تغذیه کمکی ارائه میدهد.
مشخصات فنی
برند / سازنده: Dongke Semiconductor Anhui Co., Ltd
پکیج: DIP-8
روش نصب: Through Hole
بازه دمای کاری: ۵۵- تا ۱۵۰+ درجه سانتیگراد
ولتاژ ورودی AC: ۸۵ تا ۲۶۵ ولت
ولتاژ خروجی: ۱.۲۵ تا ۳۵ ولت (تنظیمپذیر)
جریان خروجی: حداکثر ۱ آمپر
توپولوژی: Flyback
تعداد خروجی: ۱ کانال
فرکانس سوئیچینگ: ۶۵ تا ۷۰ کیلوهرتز
جریان راهاندازی: کمتر از ۱۰۰ میکروآمپر
ویژگیهای کلیدی
🔹 یکپارچگی بالا و طراحی ساده
ادغام سوئیچ قدرت و کنترلر PWM در یک تراشه، نیاز به قطعات خارجی را به حداقل رسانده و فرآیند طراحی را تسریع میکند.
🔹 ورودی جهانی (Universal Input)
سازگاری کامل با شبکههای برق ۸۵ تا ۲۶۵ ولت AC بدون نیاز به تنظیم دستی یا کلید انتخاب ولتاژ.
🔹 سیستمهای حفاظتی داخلی
- محدودسازی جریان چرخهبهچرخه (Cycle-by-Cycle Current Limiting)
- خاموشی اتوماتیک حرارتی (Thermal Shutdown)
- راهاندازی نرم (Soft-Start) برای کاهش ضربه جریانی
🔹 راندمان مناسب
کنترل PWM با فرکانس ثابت، تلفات سوئیچینگ را کاهش داده و راندمان کلی را بهبود میبخشد.
🔹 پکیج استاندارد DIP-8
نصب آسان، تعویض سریع و سازگاری با فرآیندهای نمونهسازی و تولید دستی.
کاربردها
منابع تغذیه کمتوان ایزوله و غیرایزوله
مناسب برای لوازم خانگی، تجهیزات اداری و سیستمهای کنترل صنعتی.
شارژرها و آداپتورهای دیواری
ایدهآل برای شارژر گوشی، تبلت، روتر، مودم و دستگاههای مشابه.
تغذیه کمکی (Auxiliary Power Supply)
تأمین ولتاژ DC پایدار (۵V، ۱۲V، ۲۴V) برای بردهای الکترونیکی متصل به برق شهر.
مبدلهای AC-DC تا ۱۲ وات
در سیستمهای روشنایی LED، دوربینهای امنیتی و محصولات الکترونیک مصرفی.
جایگزین اقتصادی
برای آیسیهای Viper12A، TNY264، OB2353، FSDM0365 و مدلهای مشابه.
🧪 کاربردهای مناسب
این نسخه اقتصادی برای موارد زیر قابل استفاده است:
✅ پروژههای آموزشی و دانشجویی
آشنایی با اصول کار منابع تغذیه سوئیچینگ و توپولوژی فلایبک
✅ نمونهسازی اولیه (Prototyping)
تست مفهوم طراحی قبل از سرمایهگذاری روی قطعات اورجینال
✅ آزمایشهای آزمایشگاهی
بررسی رفتار مدار در شرایط کنترلشده و با بار محدود
✅ پروژههای شخصی غیرحساس
ساخت تغذیههای ساده برای کاربردهای خانگی بدون نیاز به استاندارد بالا
مزایای نسخه اقتصادی
🔸 قیمت رقابتی
این نسخه کپی با حفظ عملکرد اصلی، هزینه تولید را به میزان قابل توجهی کاهش میدهد.
🔸 دسترسی آسان
موجودیت بالا و زمان تحویل کوتاه برای پروژههای حجیم و تولید انبوه.
🔸 سازگاری کامل
پینآوت و مشخصات الکتریکی مشابه نسخه اورجینال، امکان جایگزینی مستقیم را فراهم میکند.
🔸 مناسب برای نمونهسازی
گزینهای اقتصادی برای مراحل توسعه، تست و تولید آزمایشی.
نکات طراحی
⚠️ محاسبه دقیق ترانسفورماتور فلایبک
پارامترهای ترانسفورماتور (نسبت دور، اندوکتانس مغناطیسی، حداکثر شار) باید بر اساس توان خروجی و ولتاژ ورودی محاسبه شوند.
⚠️ لایهبندی صحیح PCB
رعایت اصول چیدمان برای کاهش نویز EMI و جلوگیری از تداخل الکترومغناطیسی ضروری است.
⚠️ انتخاب دیود خروجی مناسب
استفاده از دیودهای سریع (Fast Recovery یا Schottky) برای کاهش تلفات سوئیچینگ توصیه میشود.
⚠️ خازنهای فیلتر ورودی و خروجی
انتخاب خازنهای با ESR پایین و ولتاژ کاری مناسب برای پایداری و عمر طولانی مدار.
🎯جمعبندی
DK1203 نسخه اقتصادی یک راهحل کمهزینه و کارآمد برای طراحی منابع تغذیه سوئیچینگ AC-DC در رده توانی پایین است. این تراشه با ادغام سوئیچ قدرت و کنترلر PWM در پکیج DIP-8، طراحی را ساده کرده و هزینههای تولید را کاهش میدهد. برای کاربردهایی که به ورودی جهانی، خروجی پایدار و قیمت رقابتی نیاز دارند، این قطعه گزینهای مناسب و اقتصادی محسوب میشود.
💡 توجه: این نسخه کپی ممکن است در برخی پارامترها (مانند تلرانس دما، عمر مفید یا سطح نویز) با نسخه اورجینال تفاوتهای جزئی داشته باشد. برای کاربردهای حساس یا صنعتی، توصیه میشود نسخه اورجینال استفاده شود.
