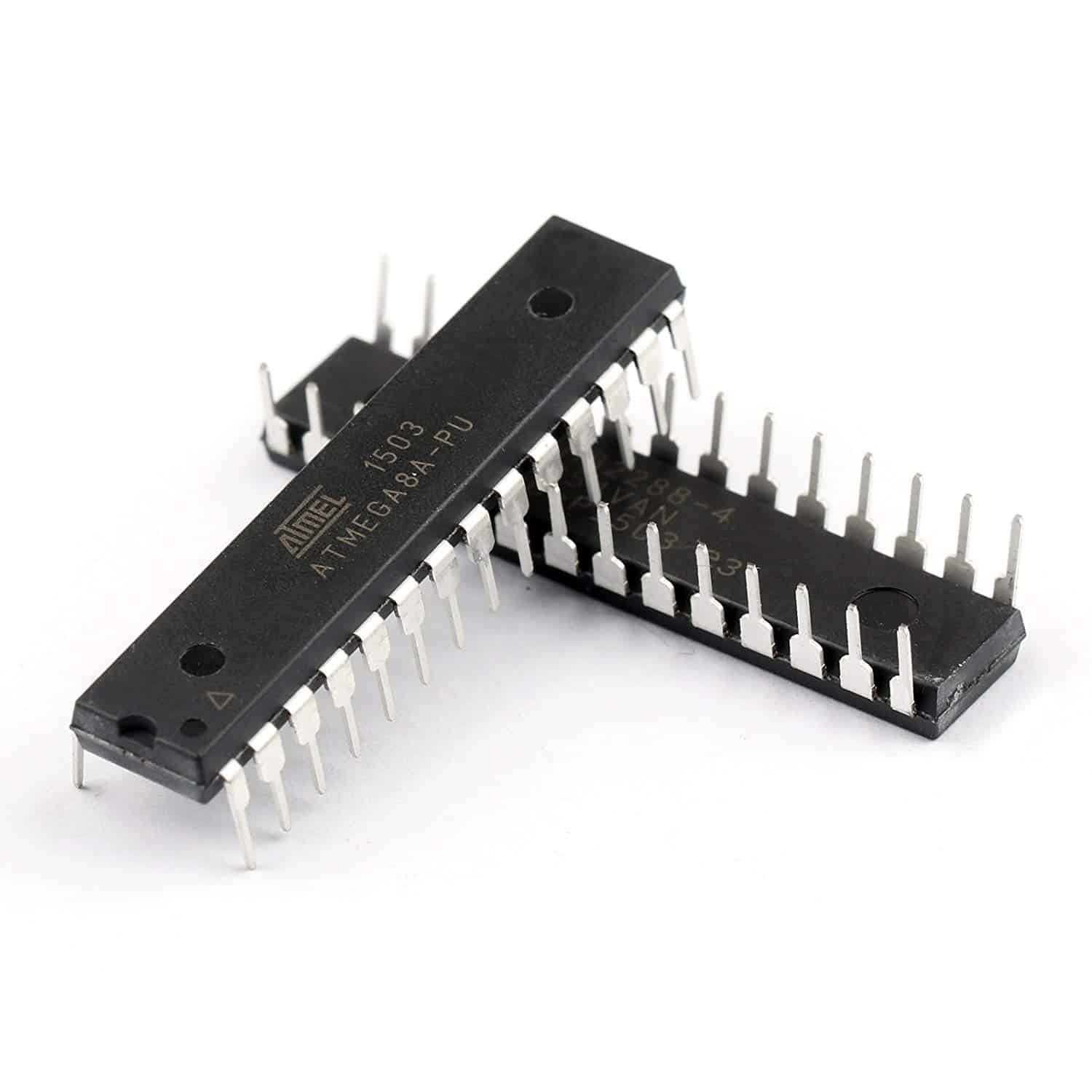

میکروکنترلر ATMEGA8A-PU پکیج DIP

معرفی میکروکنترلر ATMEGA8A-PU (DIP)

میکروکنترلر ATMEGA8A-PU پکیج DIP یکی از میکروکنترلر های پرکاربرد و محبوب در دنیای الکترونیک میکروکنترلر اتمگا ۸ میباشد این میکروکنترلر هم دارای امکانات خوبی هست و هم قیمت مناسبی نسبت به بقیه میکروکنترلرها دارد و با توجه به اندازه و نوع پکیج محبوبیت زیادی پیدا کرده است این میکروکنترلر از خانواده اتمل می‌باشد .

میکروکنترلر ATMEGA8A-PU پکیج DIP دارای ۲۸ پایه می باشد و با ولتاژ ۲.۷ تا ۵.۵ کار می کند. میکروکنترلر atmega۸ دارای ۸ کیلو بایت حافظه قابل پروگرام کردن می باشد و دارای یک کیلو بایت رم اجرایی و ۵۱۲ بایت EEPROM می باشد . میکروکنترلر اتمگا 8 دارای ۱۰ پایه آنالوگ به دیجیتال می باشد همچنین دارای سه پایه PWM هست و 3 تایمر می باشد .

ميكروكنترلر، نوعی ريزپردازنده است که دارای حافظه دسترسي تصادفي (RAM) و حافظه فقط خواندني (ROM)، تایمر، پورت‌هایورودی و خروجی (I/O) و درگاه ترتیبی (Serial Port پورت سریال)، درون خود تراشه است، و می‌تواند به تنهایی ابزارهای دیگر را کنترلکند.

مشخصات کلیدی ATMEGA8A-PU (DIP-28)

• معماری: 8-bit AVR RISC
• حافظه:
  • فلش: 8KB (برای برنامه)
  • SRAM: 1KB (برای متغیرها)
  • EEPROM: 512 بایت (برای تنظیمات دائمی)
• فرکانس کاری: تا 16MHz
• پایه‌های I/O: 23 عدد (مناسب برای سنسور، نمایشگر، ماژول)
• پکیج: DIP-28 (ایده‌آل برای بردبورد و پروتوتایپینگ)
• مبدل ADC: 6 کانال 10 بیتی
• تایمرها: 2x 8-bit, 1x 16-bit
• ارتباطات: UART, SPI, I2C
• ولتاژ کاری: 2.7V تا 5.5V

کاربردها و مزایا

ATMEGA8A-PU به دلیل ترکیبی از حافظه مناسب، تعداد پایه‌های کافی، سرعت پردازش خوب و پکیج DIP، در پروژه‌های متنوعی کاربرد دارد:

• رباتیک: کنترل موتور، سنسور و بازو.
• دستگاه‌های اندازه‌گیری و کنترلی : ساخت ولت‌متر، آمپرمتر، دماسنج دیجیتال،ساخت ریموت کنترل، سیستم‌های هشدار.
• سیستم‌های مانیتورینگ: کنترل و خواندن داده از سنسورهای دما، رطوبت، نور.
• پروژه‌های آموزشی: یادگیری برنامه‌نویسی میکروکنترلر و الکترونیک دیجیتال.

مزیت اصلی پکیج DIP: استفاده از این پکیج روی بردبورد (Breadboard) بسیار آسان است و نیازی به پروگرامرهای پیچیده یا لحیم‌کاری اولیه نیست، که آن را برای نمونه‌سازی سریع (Rapid Prototyping) ایده‌آل می‌کند.
