معرفی محصول: قدرت و پایداری در یک بسته
وقتی صحبت از منابع تغذیه قابل اعتماد برای سیستمهای صنعتی، تجهیزات حرفهای و محصولات تجاری میشود، انتخاب قطعات مناسب تفاوت بزرگی در عملکرد نهایی ایجاد میکند. رگولاتور AMS1117CD-3.3 با پکیج TO-252 یک گام فراتر از نسخههای معمولی است و برای کسانی طراحی شده که کیفیت، دوام و عملکرد بینقص را در اولویت قرار میدهند.
این تنظیمکننده ولتاژ از دسته رگولاتورهای خطی کمافت (LDO) است و با ارائه خروجی ۳.۳ ولت دقیق و پایدار، نیاز طیف گستردهای از مدارهای دیجیتال، آنالوگ و میکروکنترلری را برطرف میکند. اما آنچه این نسخه را متمایز میسازد، بستهبندی TO-252 (D-PAK) با صفحه فلزی بزرگ است که امکان انتقال حرارت فوقالعاده و کار پیوسته در جریانهای بالا را فراهم میآورد.
مشخصات فنی کامل (براساس دیتاشیت رسمی)
🏭 سازنده و بستهبندی:
- تولیدکننده: شرکت Advanced Monolithic Systems (AMS)

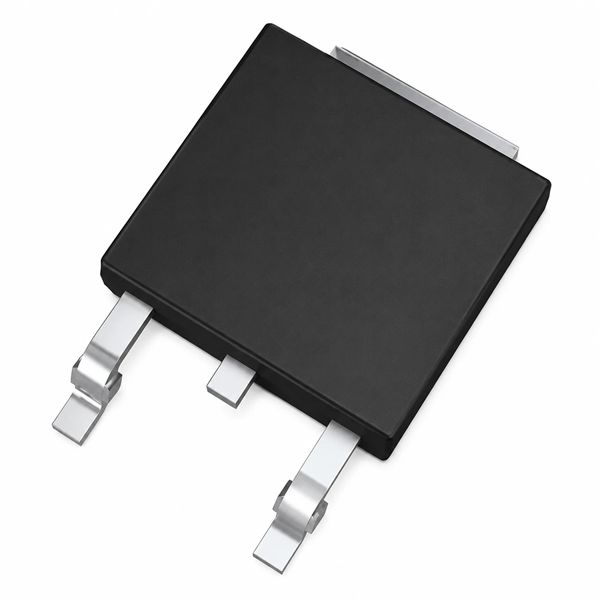

- نوع پکیج: TO-252 (D-PAK)
- روش نصب: سطحی (SMD/SMT)
- مناسب برای: تولید انبوه و خطوط مونتاژ اتوماتیک
⚡ مشخصات ولتاژ خروجی:
- نوع خروجی: ثابت (Fixed)
- ولتاژ اسمی: ۳.۳ ولت
- محدوده ولتاژ خروجی: ۳.۲۳۴V تا ۳.۳۶۶V
- دقت تنظیم: ±۰.۲ درصد
- مناسب برای: مدارهای حساس و میکروکنترلرهای مدرن
🔌 مشخصات جریان:
- جریان خروجی حداکثر: ۱ آمپر (پیوسته)
- قابلیت تحویل جریان: بدون نیاز به کاهش ظرفیت (Derating) در شرایط عادی
- جریان آرامش (Quiescent Current): حدود ۵ میلیآمپر
🔋 مشخصات ولتاژ ورودی:
- ولتاژ ورودی حداکثر: ۱۵ ولت
- ولتاژ ورودی حداقل: ۴.۵۵ ولت
- افت ولتاژ (Dropout Voltage): ۱.۲۵ ولت در جریان نامی
- دستهبندی: رگولاتور خطی کمافت (LDO)
🎯 مشخصات عمومی:
- قطبیت: مثبت (Positive)
- تعداد کانال خروجی: یک کانال
- محدوده دمایی عملیاتی: -۲۰°C تا +۱۲۵°C
- مناسب برای: کاربردهای صنعتی و محیطهای سخت
چرا پکیج TO-252 انتخاب برتر است؟
🔥 مدیریت حرارتی حرفهای
بزرگترین مزیت این نسخه، صفحه فلزی گسترده در زیر بدنه است که به عنوان یک رادیاتور داخلی عمل میکند. این طراحی امکان انتقال مستقیم حرارت به سطح مسی برد یا هیتسینک خارجی را فراهم میآورد و در نتیجه:
✅ توان اتلافی بالاتر: میتوانید تا ۲-۳ وات حرارت را با خنککاری مناسب مدیریت کنید.
✅ دمای کاری پایینتر: قطعه در دمای امنتری کار میکند و از آسیب حرارتی جلوگیری میشود.
✅ عمر طولانیتر: کاهش استرس حرارتی به معنای افزایش چشمگیر طول عمر قطعه است.
🛡️ قابلیت اطمینان افزایشیافته
در محیطهای صنعتی و تجاری، پایداری مهمتر از هر چیز دیگری است. این رگولاتور با پکیج TO-252 میتواند:
✅ در شرایط سخت محیطی (دمای بالا، رطوبت، ارتعاش) به خوبی کار کند.
✅ جریان کامل ۱ آمپر را بدون افت کیفیت و بدون نیاز به کاهش جریان (Derating) تحویل دهد.
✅ در کاربردهای ۲۴/۷ (کار مداوم) عملکرد بینقصی داشته باشد.
⚡ پشتیبانی واقعی از جریان نامی
برخلاف نسخههای کوچکتر که ممکن است در جریانهای بالا یا دماهای محیط گرم دچار مشکل شوند، این نسخه میتواند ۱ آمپر کامل را حتی در سختترین شرایط تأمین کند.
کاربردهای تخصصی و حرفهای
این رگولاتور برای موارد زیر بهینهسازی شده است:
🏭 ۱. تجهیزات صنعتی و اتوماسیون
- کنترلرهای PLC و سیستمهای کنترل صنعتی
- سنسورها و ترانسمیترهای صنعتی
- سیستمهای مانیتورینگ و دادهبرداری
- تجهیزات ابزاردقیق و اندازهگیری
📡 ۲. ماژولهای ارتباطی و رادیویی
- ماژولهای وایفای، بلوتوث و LoRa
- مودمها و روترهای صنعتی
- سیستمهای GPS و ناوبری
- فرستندهها و گیرندههای RF
🤖 ۳. سیستمهای تعبیهشده پرمصرف
- میکروکنترلرها و پردازندههای ARM
- بردهای توسعه صنعتی
- سیستمهای IoT با مصرف بالا
- دستگاههای پردازش داده
💡 ۴. درایورهای LED و موتور
- درایورهای LED پرقدرت
- کنترلرهای موتور DC
- سیستمهای روشنایی هوشمند
- نمایشگرهای صنعتی
🔌 ۵. پست-رگولاتور در منابع سوئیچینگ
- تمیزسازی نویز منابع سوئیچینگ
- ایجاد ریل ولتاژ پایدار برای مدارهای حساس
- تغذیه مدارهای آنالوگ دقیق
- کاهش تداخل الکترومغناطیسی (EMI)
مزایای کلیدی نسبت به نسخه SOT-223
در مقایسه با نسخه SOT-223، پکیج TO-252 مزایای قابل توجهی دارد. مساحت تماس حرارتی در TO-252 سه تا چهار برابر بزرگتر است که امکان انتقال بهتر حرارت را فراهم میکند. توان اتلافی مجاز در SOT-223 بین ۱ تا ۱.۵ وات است، در حالی که در TO-252 میتواند به ۲ تا ۳ وات برسد.
نیاز به هیتسینک در نسخه SOT-223 در جریانهای بالا ضروری است، اما در TO-252 بسته به شرایط اختیاری میباشد. پایداری در دمای بالا در SOT-223 متوسط است، در حالی که TO-252 عملکرد عالی دارد. برای کار مداوم ۲۴/۷، SOT-223 محدودیت دارد اما TO-252 کاملاً مناسب است.
قابلیت اطمینان در SOT-223 خوب است، اما در TO-252 بسیار بالاتر میباشد. کاربرد توصیهشده برای SOT-223 نمونهسازی و پروژههای عمومی است، در حالی که TO-252 برای کاربردهای صنعتی، تجاری و حرفهای بهینه شده است.
طراحی مدار و نکات پیادهسازی
🌡️ طراحی حرارتی حرفهای
۱. استفاده از سطح مسی گسترده:
- حداقل ۵×۵ سانتیمتر سطح مسی ۲ اونس
- اتصال مستقیم تَب فلزی به صفحه GND
- استفاده از ویاهای حرارتی (Thermal Vias)
۲. هیتسینک خارجی (در صورت نیاز):
- برای توان اتلافی بالاتر از ۲ وات
- نصب با پیچ و واشر عایق
- استفاده از خمیر حرارتی
مقایسه با رقبا
AMS1117CD-3.3 در برابر LM1117-3.3:
- مزیت AMS: قیمت مناسبتر، در دسترستر
- مزیت LM: برند شناختهشدهتر (Texas Instruments)
- نتیجه: عملکرد مشابه، انتخاب بر اساس ترجیح برند
AMS1117CD-3.3 در برابر LD1117V33:
- مزیت AMS: پکیج TO-252 استاندارد
- مزیت LD: برند اروپایی (STMicroelectronics)
- نتیجه: هر دو گزینه عالی برای کاربردهای صنعتی
سوالات متداول (FAQ)
۱. چه زمانی باید از نسخه TO-252 به جای SOT-223 استفاده کنم؟
زمانی که:
- جریان مصرفی بیش از ۵۰۰ میلیآمپر است
- اختلاف ولتاژ ورودی-خروجی بیش از ۳ ولت است
- دستگاه در محیط گرم کار میکند
- نیاز به کار مداوم ۲۴/۷ دارید
- قابلیت اطمینان بالا اولویت است
۲. آیا میتوانم بدون هیتسینک از آن استفاده کنم؟
بله، اگر توان اتلافی کمتر از ۱.۵ وات باشد و سطح مسی مناسبی روی برد داشته باشید. برای توانهای بالاتر، هیتسینک ضروری است.
۳. آیا این رگولاتور برای تغذیه ESP32 مناسب است؟
بله، کاملاً مناسب است. ESP32 در حالت Wi-Fi میتواند تا ۵۰۰ میلیآمپر مصرف کند و این رگولاتور به راحتی میتواند آن را تأمین کند.
۴. چگونه از سوختن رگولاتور جلوگیری کنم؟
- توان اتلافی را محاسبه کنید
- از خنککاری مناسب استفاده کنید
- ولتاژ ورودی را بیش از حد بالا نبرید
- از خازنهای با کیفیت استفاده کنید
- مدار را قبل از استفاده تست کنید
۵.آیا میتوانم چند رگولاتور را موازی کنم؟
خیر، رگولاتورهای خطی را نمیتوان به صورت موازی استفاده کرد. برای جریان بیشتر، از رگولاتورهای با ظرفیت بالاتر استفاده کنید.
نکات ایمنی و هشدارها
⚠️ هرگز ولتاژ ورودی را از ۱۵ ولت بیشتر نکنید
⚠️ قطبیت را رعایت کنید (اتصال معکوس باعث آسیب میشود)
⚠️ در صورت گرم شدن بیش از حد، فوراً برق را قطع کنید
⚠️ از خازنهای با ولتاژ کاری مناسب استفاده کنید
⚠️ در محیطهای با رطوبت بالا، از پوشش محافظ استفاده کنید
چه کسانی باید این محصول را انتخاب کنند؟
✔️ مهندسان طراح محصولات تجاری
✔️ شرکتهای تولیدکننده تجهیزات صنعتی
✔️ طراحان سیستمهای تعبیهشده حرفهای
✔️ سازندگان دستگاههای پزشکی و آزمایشگاهی
✔️ پروژههای تحقیقاتی و دانشگاهی با نیاز به قابلیت اطمینان بالا
✔️ هر کسی که کیفیت و پایداری را بر صرفهجویی کوتاهمدت ترجیح میدهد
سرمایهگذاری در کیفیت:
انتخاب AMS1117CD-3.3 با پکیج TO-252 یعنی انتخاب کیفیت، پایداری و آرامش خاطر. این رگولاتور نه تنها یک قطعه الکترونیکی، بلکه تضمینی برای عملکرد بینقص محصول نهایی شماست.
🛒 همین امروز سفارش دهید و تفاوت یک طراحی حرفهای را تجربه کنید!
📞 نیاز به مشاوره فنی دارید؟ کارشناسان ما آمادهاند تا در انتخاب بهترین راهکار برای پروژه شما کمک کنند.
💼 خرید عمده و سازمانی: برای سفارشهای بالا، قیمتهای ویژه و پشتیبانی اختصاصی با ما تماس بگیرید
