مقدمه: شناخت واقعبینانه یک گزینه اقتصادی

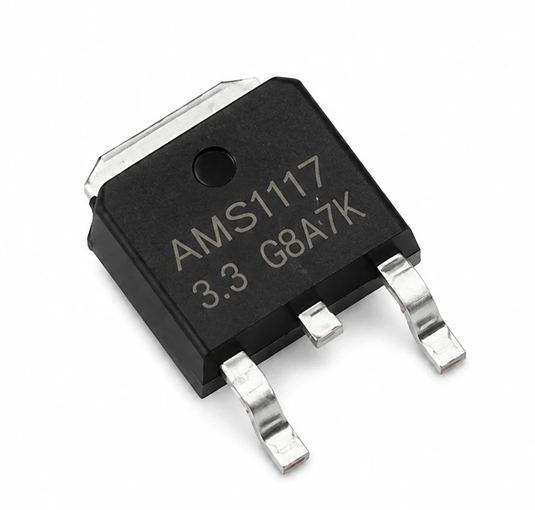

رگولاتور AMS1117CD-3.3 با پکیج TO-252 نسخه اقتصادی یک جایگزین مقرونبهصرفه برای پروژههای غیرحساس، آزمایشهای آموزشگاهی و نمونهسازی اولیه است. این نسخه با قیمتی پایینتر از محصول اصلی عرضه میشود، اما محدودیتهای مشخصی دارد که باید قبل از خرید به دقت بررسی شوند.
⚠️ توجه مهم: این محصول برای کاربردهای تجاری، صنعتی، پزشکی یا هر پروژهای که نیاز به قابلیت اطمینان بالا دارد توصیه نمیشود.
🔍 ویژگیهای کلیدی نسخه اقتصادی
✅ قیمت مناسب: هزینه خرید پایینتر برای پروژههای با بودجه محدود
✅ پکیج TO-252: قابلیت نصب سطحی با صفحه فلزی برای اتصال به هیتسینک
✅ ولتاژ خروجی ثابت 3.3V: بدون نیاز به مقاومتهای خارجی
✅ جریان خروجی تا 1 آمپر: در شرایط ایدهآل و با خنککاری مناسب
✅ حفاظت حرارتی داخلی: محافظت در برابر اضافهبار و اتصال کوتاه
✅ مناسب برای آزمایش و یادگیری: گزینه خوب برای دانشجویان و هابیکاران
✅ سازگاری پینآوت: مشابه نسخه اصلی برای جایگزینی آسان در مدارهای تست
📊 مشخصات فنی:
🏭 سازنده و بستهبندی:
- تولیدکننده: شرکت Advanced Monolithic Systems (AMS)
- نوع پکیج: TO-252 (D-PAK)
- روش نصب: سطحی (SMD/SMT)
- مناسب برای: تولید انبوه و خطوط مونتاژ اتوماتیک
⚡ مشخصات ولتاژ خروجی:
- نوع خروجی: ثابت (Fixed)
- ولتاژ اسمی: ۳.۳ ولت
- محدوده ولتاژ خروجی: ۳.۲۳۴V تا ۳.۳۶۶V
- دقت تنظیم: ±۰.۲ درصد
- مناسب برای: مدارهای حساس و میکروکنترلرهای مدرن
🔌 مشخصات جریان:
- جریان خروجی حداکثر: ۱ آمپر (پیوسته)
- قابلیت تحویل جریان: بدون نیاز به کاهش ظرفیت (Derating) در شرایط عادی
- جریان آرامش (Quiescent Current): حدود ۵ میلیآمپر
🔋 مشخصات ولتاژ ورودی:
- ولتاژ ورودی حداکثر: ۱۵ ولت
- ولتاژ ورودی حداقل: ۴.۵۵ ولت
- افت ولتاژ (Dropout Voltage): ۱.۲۵ ولت در جریان نامی
- دستهبندی: رگولاتور خطی کمافت (LDO)
🎯 مشخصات عمومی:
- قطبیت: مثبت (Positive)
- تعداد کانال خروجی: یک کانال
- محدوده دمایی عملیاتی: -۲۰°C تا +۱۲۵°C
- مناسب برای: کاربردهای صنعتی و محیطهای سخت
⚠️ محدودیتهای مهم نسخه اقتصادی
۱. دقت پایینتر
- دقت تنظیم: ±3% تا ±5% (در مقابل ±0.2% نسخه اصلی)
- ولتاژ خروجی واقعی: ممکن است بین 3.14V تا 3.46V متغیر باشد
- تأثیر: نامناسب برای مدارهای حساس به ولتاژ
۲. قابلیت اطمینان محدود
- عمر مفید کوتاهتر: احتمال خرابی زودهنگام در شرایط سخت
- پایداری دمایی ضعیفتر: تغییرات ولتاژ خروجی با نوسانات دما
- کنترل کیفیت: فاقد تستهای استاندارد صنعتی
۳. محدوده دمایی محدود
- دمای عملیاتی: معمولاً 0°C تا +85°C (در مقابل -20°C تا +125°C نسخه اصلی)
- نامناسب برای: محیطهای صنعتی، خودرویی یا فضای باز
۴. فقدان دیتاشیت رسمی
- عدم پشتیبانی فنی: بدون مستندات تأییدشده از سازنده
- پارامترهای نامشخص: مشخصات دقیق ممکن است متفاوت باشد
✅ کاربردهای مناسب
این نسخه اقتصادی فقط برای موارد زیر توصیه میشود:
🔬 پروژههای آزمایشگاهی و آموزشی:
- آزمایش مدارها در محیط کنترلشده
- یادگیری اصول رگولاتورهای خطی
- پروژههای دانشجویی و تحقیقاتی
🛠️ نمونهسازی اولیه (Prototyping):
- ساخت نمونه اولیه قبل از تولید نهایی
- تست مفهوم (Proof of Concept)
- مدارهای موقت و غیردائمی
🎮 پروژههای هابیکاری:
- ساخت گجتهای شخصی
- مدارهای سرگرمی و آموزشی
- پروژههای خانگی بدون نیاز به دوام بالا
❌ کاربردهای نامناسب (هشدار جدی)
این محصول مطلقاً برای موارد زیر مناسب نیست:
🚫 محصولات تجاری و صنعتی:
- دستگاههای قابل فروش
- تجهیزات صنعتی
- سیستمهای تولیدی
🚫 کاربردهای حساس:
- تجهیزات پزشکی
- سیستمهای ایمنی
- مدارهای کنترل بحرانی
🚫 محیطهای سخت:
- کاربردهای خودرویی
- تجهیزات فضای باز
- سیستمهای دمای بالا/پایین
🚫 مدارهای دقیق:
- ADC/DAC با رزولوشن بالا
- مدارهای آنالوگ حساس
- سنسورهای دقیق
🛡️ هشدارهای ایمنی
⚠️ قبل از استفاده حتماً بخوانید:
- تست اولیه الزامی: قبل از اتصال به مدار اصلی، ولتاژ خروجی را با مولتیمتر دقیق اندازهگیری کنید
- خنککاری مناسب: حتماً از هیتسینک استفاده کنید، بهخصوص در جریانهای بالای 500mA
- خازنهای فیلتر: از خازنهای با کیفیت خوب در ورودی (10µF) و خروجی (22µF) استفاده کنید
- محافظت اضافی: در صورت امکان، از فیوز یا مدار محافظ اضافه استفاده کنید
- نظارت مداوم: در مراحل اولیه تست، دما و ولتاژ خروجی را مرتب بررسی کنید
🔄 چه زمانی باید به نسخه اصلی ارتقا دهید؟
اگر پروژه شما به یکی از موارد زیر نیاز دارد، حتماً از نسخه اصلی استفاده کنید:
🎯 دقت بالا: مدارهایی که به ولتاژ دقیق 3.3V نیاز دارند
🎯 قابلیت اطمینان: محصولات تجاری یا سیستمهای بحرانی
🎯 دوام طولانی: دستگاههایی که باید سالها کار کنند
🎯 محیط سخت: دماهای بالا/پایین یا شرایط صنعتی
🎯 پشتیبانی فنی: نیاز به دیتاشیت و مستندات رسمی
🎯 تولید انبوه: ساخت محصولات برای فروش
❓ سوالات متداول (FAQ)
۱. آیا میتوانم این نسخه را در محصول تجاری استفاده کنم؟
خیر، قطعاً نه. این نسخه فاقد استانداردهای کیفیت لازم برای محصولات تجاری است و ممکن است باعث خرابی دستگاه یا مشکلات قانونی شود.
۲. چرا ولتاژ خروجی دقیقاً 3.3 ولت نیست؟
به دلیل دقت پایین (±3-5%)، ولتاژ خروجی ممکن است بین 3.14V تا 3.46V باشد. برای مدارهای حساس، این تفاوت میتواند مشکلساز باشد.
۳. آیا میتوانم جریان 1 آمپر کامل را از آن بگیرم؟
در شرایط ایدهآل و با خنککاری عالی، بله. اما برای اطمینان بیشتر، توصیه میشود جریان را به 700-800mA محدود کنید.
۴. تفاوت این نسخه با نسخه اصلی AMS چیست؟
نسخه اصلی دارای دقت بالاتر (±0.2%)، محدوده دمایی گستردهتر، قابلیت اطمینان بیشتر، دیتاشیت رسمی و پشتیبانی فنی است.
۵. آیا برای پروژه دانشجویی مناسب است؟
بله، برای پروژههای آموزشی و آزمایشگاهی که نیاز به دقت و دوام بالا ندارند، گزینه مناسبی است.
۶. چگونه بفهمم این نسخه برای پروژهام کافی است؟
اگر پروژه شما صرفاً برای یادگیری، تست یا سرگرمی است و نیازی به دقت بالا یا دوام طولانی ندارد، این نسخه کافی است. در غیر این صورت، از نسخه اصلی استفاده کنید.
🛒 خرید هوشمندانه
این محصول برای شما مناسب است اگر:
✅ دانشجو یا هابیکار هستید
✅ میخواهید مفاهیم را یاد بگیرید
✅ بودجه محدود دارید
✅ پروژه شما موقت و آزمایشی است
این محصول برای شما مناسب نیست اگر:
❌ میخواهید محصول تجاری بسازید
❌ به دقت و قابلیت اطمینان بالا نیاز دارید
❌ مدار شما حساس به ولتاژ است
❌ دستگاه در محیط سخت کار میکند
📞 تماس با ما
برای خرید نسخه اقتصادی AMS1117CD-3.3 با پکیج TO-252 یا مشاوره در انتخاب بین نسخه اقتصادی و اصلی، به وبسایت matnaelectronic.com مراجعه کنید.
💡 توصیه ما: اگر پروژه شما فراتر از یادگیری و آزمایش است، حتماً نسخه اصلی را انتخاب کنید. صرفهجویی کوتاهمدت در هزینه، ممکن است به مشکلات بزرگتر در آینده منجر شود.
