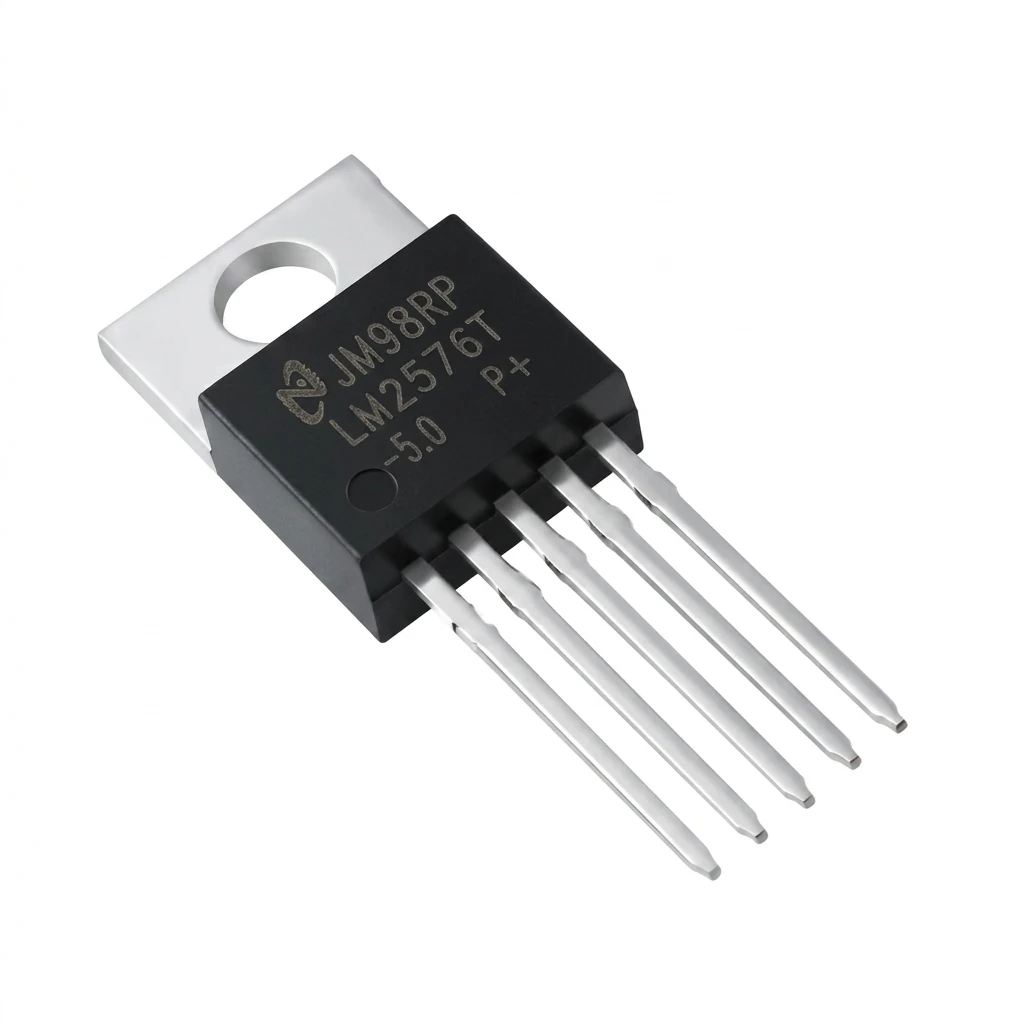

آیسی تنظیم‌کننده سوئیچ‌مود LM2576T-5.0 پکیج TO-220-5 (نسخه اقتصادی)
آیسی LM2576T-5.0 نسخه اقتصادی یک مبدل DC-DC از نوع کاهنده با فناوری سوئیچینگ است که خروجی پایدار 5 ولت با ظرفیت جریان 3 آمپر فراهم می‌آورد. این قطعه با پکیج TO-220-5 و روش نصب سوراخی، گزینه‌ای مقرون‌به‌صرفه برای تأمین توان در پروژه‌های الکترونیکی متنوع محسوب می‌شود.
این رگولاتور با استفاده از معماری Buck، قابلیت تبدیل ولتاژهای بالاتر (7 تا 40 ولت) به یک خروجی ثابت 5 ولت را دارد و به لطف راندمان مناسب، گرمای تولیدی کمتری نسبت به رگولاتورهای خطی کلاسیک مانند 7805 ایجاد می‌کند. پکیج TO-220 با صفحه فلزی، امکان نصب بر روی خنک‌کننده‌های حرارتی را فراهم کرده و عملکرد مطمئن در جریان‌های بالا را ممکن می‌سازد.
✨ ویژگی‌های کلیدی
💰 کیفیت خوب با قیمت مناسب
این نسخه اقتصادی با حفظ عملکرد مطلوب، گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های متنوع ارائه می‌دهد.
🎯 خروجی پایدار 5 ولت
ولتاژ خروجی در محدوده 4.9 تا 5.1 ولت، برای تغذیه مدارهای دیجیتال، میکروکنترلرها و سیستم‌های الکترونیکی مناسب است.
⚡ ظرفیت جریان 3 آمپر
قابلیت تحویل جریان مداوم تا 3 آمپر این آیسی را برای تغذیه بارهای متوسط مانند موتورها، رله‌ها و نوارهای LED کاربردی می‌کند.
🔋 بازه ورودی گسترده
پشتیبانی از ولتاژ ورودی 7 تا 40 ولت این رگولاتور را برای کاربردهای صنعتی، خودرویی و سیستم‌های باتری متنوع مناسب می‌سازد.
🌡️ محدوده دمایی وسیع
عملکرد پایدار در بازه دمایی 40- تا +125 درجه سانتی‌گراد برای محیط‌های مختلف صنعتی و خودرویی.

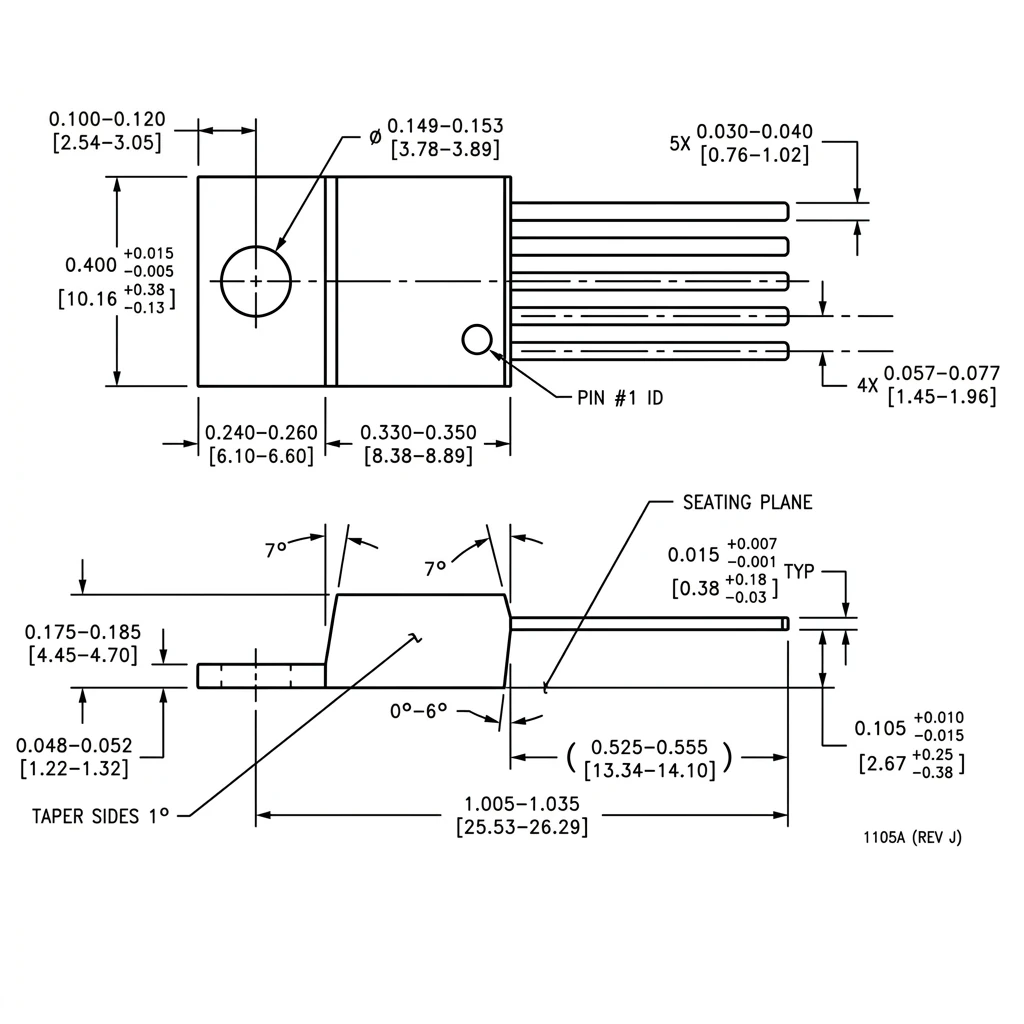

📦 پکیج TO-220-5 با قابلیت خنک‌کاری
پکیج TO-220 با صفحه فلزی امکان نصب بر روی خنک‌کننده‌های حرارتی را فراهم می‌کند و اتلاف گرما در جریان‌های بالا را بهبود می‌بخشد.
🛡️ سیستم‌های حفاظتی داخلی
مجهز به حفاظت دمایی خودکار و محدودسازی جریان برای جلوگیری از آسیب در شرایط اضافه بار یا اتصال کوتاه.
🔄 قابلیت پیکربندی معکوس
با افزودن چند قطعه خارجی ساده، می‌توان از این آیسی برای تولید ولتاژهای منفی (مانند 5- یا 12- ولت) استفاده کرد.
⚙️ طراحی ساده
مدارات کاربردی این آیسی استاندارد و ساده هستند. طراحی با آن آسان است و تنها به چند قطعه خارجی (سلف، دیود شاتکی، خازن‌های ورودی و خروجی) نیاز دارید.
🚀 راندمان مناسب
با راندمان خوب، این رگولاتور گرمای تولیدی کمتری نسبت به رگولاتورهای خطی مانند 7805 دارد و برای کاربردهای متوسط مناسب است.
🔧 جایگزین مناسب برای 7805
در کاربردهایی که ولتاژ ورودی بسیار بالاتر از 5 ولت است (مثلاً 24 یا 40 ولت)، این رگولاتور سوئیچینگ جایگزینی مقرون‌به‌صرفه برای رگولاتور خطی 7805 است.
🎯 کاربردهای پیشنهادی
✔️ منابع تغذیه صنعتی
تبدیل ولتاژ باس‌های صنعتی 12، 24 یا 48 ولت به 5 ولت برای تغذیه میکروکنترلرها، سنسورها و رله‌ها.
✔️ سیستم‌های خودرویی
تنظیم ولتاژ باتری خودرو (12 یا 24 ولت) به یک خروجی پایدار 5 ولت برای تغذیه تجهیزات الکترونیکی.
✔️ بردهای توسعه
منبع تغذیه برای میکروکنترلرها، بردهای آردوینو و ماژول‌های الکترونیکی.
✔️ درایو موتورهای DC
تغذیه موتورهای DC، سلونوئیدها، رله‌ها و پنکه‌ها.
✔️ سیستم‌های روشنایی LED
تأمین توان برای نوارهای LED 5 ولت و چراغ‌های تزئینی.
✔️ شارژرهای باتری
تبدیل ولتاژهای بالاتر به 5 ولت مناسب برای شارژ باتری‌های قابل شارژ.
✔️ مدارهای تولید ولتاژ منفی
با پیکربندی Inverting، تولید ولتاژهای منفی برای آپ‌امپ‌ها و مدارهای آنالوگ.
✔️ جایگزینی برای رگولاتورهای خطی
در کاربردهایی که ولتاژ ورودی بسیار بالاتر از 5 ولت است و استفاده از رگولاتور خطی 7805 به دلیل گرمای بالا مناسب نیست.
🔧 نکات طراحی
🧰 قطعات خارجی مورد نیاز
- سلف: 100 میکروهانری با جریان مناسب
- دیود شاتکی: مانند 1N5822 با جریان 3 آمپر
- خازن ورودی: الکترولیتی 100 میکروفاراد
- خازن خروجی: الکترولیتی 220 میکروفاراد
- خازن سرامیکی: 100 نانوفاراد برای فیلتر نویز
🌡️ مدیریت حرارتی
- در جریان‌های بالاتر از 2 آمپر، استفاده از خنک‌کننده توصیه می‌شود
- از خمیر حرارتی برای اتصال بهتر آیسی به خنک‌کننده استفاده کنید
- جریان هوای کافی برای خنک‌کاری فراهم کنید
⚡ نکات مهم
- از سلف با کیفیت مناسب استفاده کنید
- دیود شاتکی سریع برای کاهش تلفات ضروری است
- خازن‌ها را نزدیک به پایه‌های آیسی قرار دهید
- از مسیرهای مسی عریض برای جریان‌های بالا استفاده کنید
❓ سوالات متداول
1. آیا نیاز به خنک‌کننده دارد؟
پاسخ: در جریان‌های بالاتر از 2 آمپر یا اختلاف ولتاژ ورودی-خروجی بیش از 10 ولت، استفاده از خنک‌کننده توصیه می‌شود.
2. چرا باید از دیود شاتکی استفاده کنیم؟
پاسخ: دیودهای شاتکی افت ولتاژ کمتر و سرعت بالاتری دارند که راندمان را بهبود می‌بخشد.
3. آیا می‌توان برای تولید ولتاژ منفی استفاده کرد؟
پاسخ: بله، با پیکربندی Inverting می‌توانید ولتاژهای منفی تولید کنید.
4. آیا محافظت در برابر اتصال کوتاه دارد؟
پاسخ: بله، این آیسی مجهز به محدودسازی جریان و حفاظت دمایی است.
🎓 جمع‌بندی
رگولاتور سوئیچینگ LM2576T-5.0 نسخه اقتصادی یک راهکار مقرون‌به‌صرفه برای تبدیل ولتاژهای بالاتر به 5 ولت است. این آیسی با ترکیب کیفیت خوب، جریان خروجی مناسب، بازه ورودی گسترده و محدوده دمایی وسیع، انتخابی مناسب برای پروژه‌های متنوع الکترونیکی است.
پکیج TO-220 با قابلیت خنک‌کاری، سیستم‌های حفاظتی داخلی و طراحی ساده، این آیسی را به گزینه‌ای کاربردی در منابع تغذیه سوئیچینگ تبدیل کرده است. راندمان مناسب و گرمای کمتر آن، جایگزینی خوب برای رگولاتورهای خطی در کاربردهای متوسط است.
💡 توصیه: برای پروژه‌های اقتصادی، نمونه‌سازی و کاربردهایی که به منبع تغذیه 5 ولت با قیمت مناسب نیاز دارند، نسخه اقتصادی LM2576T-5.0 انتخابی مناسب است.
⚡ با LM2576T-5.0 نسخه اقتصادی، کیفیت خوب را با قیمت مناسب تجربه کنید!
📊 مقایسه با نسخه اورجینال
🔍 شباهت‌ها
- جریان خروجی 3 آمپر
- ولتاژ خروجی 5 ولت
- بازه ورودی 7 تا 40 ولت
- پکیج TO-220-5
- محدوده دمایی 40- تا +125 درجه
⚖️ تفاوت‌های کلیدی
- قیمت: نسخه اقتصادی مقرون‌به‌صرفه‌تر است
- راندمان: نسخه اورجینال راندمان بالاتری دارد
- دقت ولتاژ: نسخه اورجینال دقت بیشتری دارد
- مستندات: نسخه اورجینال دیتاشیت کامل‌تری دارد
- کاربرد: نسخه اورجینال برای کاربردهای حرفه‌ای و نسخه اقتصادی برای پروژه‌های عمومی مناسب است
