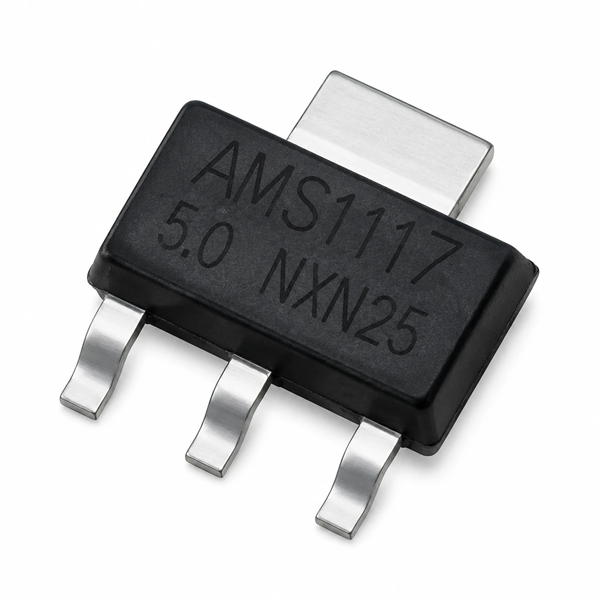

رگولاتور ولتاژ ۵ ولت AMS1117-5.0 پکیج SOT-223 ✅نسخه اورجینال
AMS1117-5.0 یک تنظیمکننده ولتاژ خطی از خانواده Low Dropout (LDO) است که برای تولید ۵ ولت ثابت با قابلیت تأمین جریان تا ۱ آمپر طراحی شده است. این قطعه از برند Advanced Monolithic Systems (AMS) در بستهبندی SOT-223 عرضه میشود و بهدلیل قابلیت اطمینان بالا، دقت عالی و هزینه مناسب، یکی از محبوبترین گزینهها برای تأمین ولتاژ ۵ ولت در طیف گستردهای از کاربردهای دیجیتال و آنالوگ است.
این رگولاتور بهویژه برای مدارهای منطقی، میکروکنترلرها، سنسورها، ماژولهای جانبی و سیستمهای صنعتی که نیاز به یک منبع تغذیه پایدار و دقیق دارند، بسیار مناسب است. پکیج SOT-223 امکان اتصال به سطوح مسی بزرگ یا هیتسینک را فراهم میکند تا در جریانهای بالا، مدیریت حرارتی بهتری داشته باشد.
🔧 پارامترهای فنی (براساس دیتاشیت رسمی)
🔹 مشخصات الکتریکی:
- نوع: رگولاتور خطی با افت کم (Positive Fixed LDO)
- ولتاژ خروجی اسمی: ۵.۰ ولت
- محدوده ولتاژ خروجی: ۴.۹۰۰ تا ۵.۱۰۰ ولت
- دقت ولتاژ خروجی: ±۰.۲٪ (دقت بسیار بالا)
- حداکثر جریان خروجی: ۱ آمپر (پیوسته)
- ولتاژ افت (Dropout Voltage): ۱.۲۵۰ ولت (در جریان نامی)
- حداکثر ولتاژ ورودی: ۱۸ ولت
- تعداد خروجی: ۱ خروجی (Fixed)
- قطبیت: مثبت (Positive)
🔹 مشخصات فیزیکی و حرارتی:

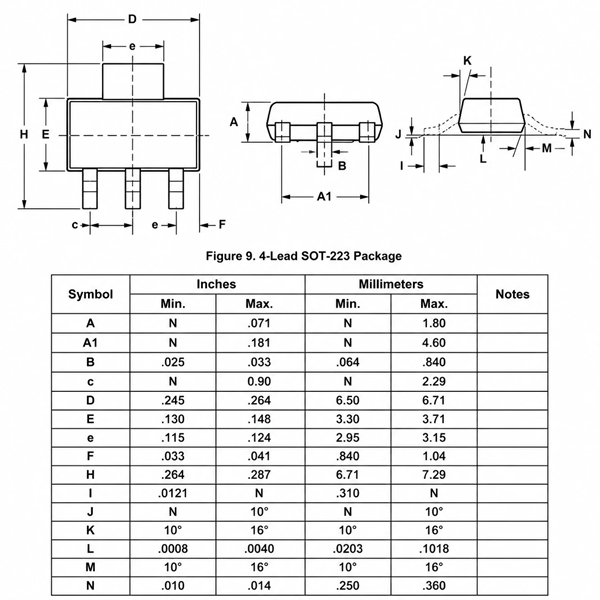

- قالب بستهبندی: SOT-223 (مناسب نصب SMD/SMT)
- محدوده دمایی عملکرد: -۲۰ تا +۱۲۵ درجه سانتیگراد
- برند/سازنده: Advanced Monolithic Systems (AMS)
- روش نصب: نصب سطحی (SMD/SMT)
🎯 زمینههای کاربردی
AMS1117-5.0 برای طیف وسیعی از کاربردها مناسب است:
✔️ تأمین ولتاژ اصلی مدارهای دیجیتال
منبع تغذیه اصلی برای مدارهای منطقی TTL/CMOS، میکروکنترلرهای ۵ ولتی (AVR، برخی PIC) و سیستمهای دیجیتال کلاسیک.
✔️ تثبیت خروجی منابع تغذیه سوئیچینگ
پاکسازی و تثبیت ولتاژ خروجی منابع تغذیه سوئیچینگ یا ترانسفورماتوری که ولتاژ ناپایدار بالاتر از ۶.۵ ولت تولید میکنند.
✔️ تغذیه لوازم جانبی و ماژولهای ۵ ولت
تأمین برق برای سنسورها، ماژولهای GPS، کارتهای حافظه SD، ماژولهای رله، موتورهای سروو کوچک و سایر قطعات جانبی.
✔️ ایجاد ولتاژ مرجع دقیق
بهدلیل دقت ۰.۲٪، میتواند به عنوان منبع مرجع ولتاژ برای مقایسهگرها، مدارهای اندازهگیری و کالیبراسیون استفاده شود.
✔️ ایجاد ریل تغذیه جداگانه در سیستمهای چندولتاژه
تولید ریل ۵V مستقل و عاری از نویز از یک منبع ولتاژ بالاتر (مانند ۹V، ۱۲V یا ۱۵V) در بردهای صنعتی و تجاری.
✔️ پروژههای نمونهسازی و تولید انبوه
بهدلیل قیمت مناسب و دسترسی آسان، گزینهای ایدهآل برای نمونهسازی و تولید انبوه محصولات.
✅ مزایای کلیدی
🔸 دقت بسیار بالا (±۰.۲٪):
ولتاژ خروجی بسیار پایدار و دقیق، مناسب برای مدارهای حساس و کاربردهای مرجع ولتاژ.
🔸 جریان خروجی کافی (۱ آمپر):
قابلیت تأمین جریان بالا برای بارهای دیجیتال و آنالوگ متنوع.
🔸 قیمت مناسب و دسترسی جهانی:
یکی از اقتصادیترین و در دسترسترین رگولاتورهای ۵ ولت در بازار.
🔸 سادگی طراحی:
نیاز به حداقل قطعات خارجی (فقط دو خازن در ورودی و خروجی).
🔸 پکیج SOT-223 با قابلیت مدیریت حرارتی:
امکان اتصال به سطوح مسی بزرگ یا هیتسینک برای بهبود اتلاف حرارت در جریانهای بالا.
🔸 محدوده دمایی گسترده (-۲۰ تا +۱۲۵°C):
مناسب برای کاربردهای صنعتی و محیطهای سخت.
🔸 حفاظت داخلی:
دارای حفاظت در برابر اتصال کوتاه، اضافه جریان و دمای بیش از حد.
🏆 جمعبندی
AMS1117-5.0 یک رگولاتور ولتاژ کلاسیک و همهکاره است که بهدلیل دقت بالا، قابلیت اطمینان، سادگی طراحی و قیمت مناسب، به یک انتخاب استاندارد برای تأمین ولتاژ ۵ ولت در پروژههای دیجیتال، صنعتی و تجاری تبدیل شده است.
این قطعه برای مدارهای منطقی، میکروکنترلرها، سنسورها، ماژولهای جانبی و سیستمهای صنعتی که نیاز به یک منبع تغذیه پایدار و دقیق دارند، بسیار مناسب است. با این حال، طراح باید به مدیریت حرارتی در جریانهای بالا و ولتاژ افت (۱.۲۵ ولت) توجه ویژهای داشته باشد.
اگر پروژه شما نیاز به یک منبع تغذیه ۵ ولت پایدار، دقیق و مقرونبهصرفه دارد، AMS1117-5.0 یک انتخاب عملی و اقتصادی است.
❓ سوالات متداول (FAQ)
۱. آیا این رگولاتور برای تغذیه آردوینو مناسب است؟
بله، کاملاً مناسب است. بسیاری از بردهای آردوینو (مانند Arduino Uno) از رگولاتورهای مشابه برای تولید ۵ ولت استفاده میکنند. میتوانید از این رگولاتور برای تغذیه آردوینو یا سایر میکروکنترلرهای ۵ ولتی استفاده کنید.
۲. چه ولتاژ ورودی برای این رگولاتور مناسب است؟
حداقل ولتاژ ورودی باید حداقل ۶.۲۵ ولت (۵V + ۱.۲۵V افت) باشد تا رگولاتور به درستی کار کند. ولتاژ ورودی توصیهشده بین ۷ تا ۱۲ ولت است. حداکثر ولتاژ ورودی ۱۸ ولت است.
۳. آیا نیاز به خازن خارجی دارد؟
بله، حتماً. برای عملکرد پایدار، باید:
- یک خازن ۱۰ میکروفاراد یا بیشتر در ورودی
- یک خازن ۲۲ میکروفاراد یا بیشتر در خروجی
قرار دهید. استفاده از خازنهای تانتالیوم یا الکترولیتیک با کیفیت بالا توصیه میشود.
۴. حداکثر جریانی که میتوانم از این رگولاتور بکشم چقدر است؟
حداکثر جریان خروجی ۱ آمپر است، اما در جریانهای بالا (بیش از ۵۰۰ میلیآمپر) باید به مدیریت حرارتی توجه ویژهای داشته باشید. استفاده از هیتسینک یا سطح مسی بزرگ روی PCB توصیه میشود.
۵. چطور میتوانم گرمای رگولاتور را کاهش دهم؟
برای کاهش گرما:
- ولتاژ ورودی را کاهش دهید (هرچه اختلاف ولتاژ ورودی و خروجی کمتر باشد، گرمای کمتری تولید میشود).
- از هیتسینک استفاده کنید.
- سطح مسی بزرگ روی PCB را به پین GND متصل کنید تا به عنوان هیتسینک عمل کند.
- جریان مصرفی را کاهش دهید (در صورت امکان).
۶. آیا این رگولاتور برای سیستمهای باتریمحور مناسب است؟
نه چندان. بهدلیل ولتاژ افت بالا (۱.۲۵ ولت) و مصرف بیباری نسبتاً زیاد، برای سیستمهای باتریمحور که نیاز به راندمان بالا دارند، مناسب نیست. برای این کاربرد، رگولاتورهای سوئیچینگ یا LDOهای با ولتاژ افت پایینتر (مانند MCP1700 یا LP2985) بهتر هستند.
۷. آیا میتوانم از این رگولاتور برای تغذیه رزبری پای استفاده کنم؟
بله، اما با احتیاط. رزبری پای معمولاً به جریان ۲.۵ تا ۳ آمپر نیاز دارد، که بیشتر از ظرفیت این رگولاتور است. اگر فقط میخواهید یک ماژول جانبی یا سنسور ۵ ولتی را تغذیه کنید، مناسب است، اما برای تغذیه اصلی رزبری پای کافی نیست.
۸. تفاوت این رگولاتور با 7805 چیست؟
هر دو رگولاتور ۵ ولت تولید میکنند، اما:
- AMS1117-5.0 دارای ولتاژ افت کمتر (۱.۲۵V) نسبت به 7805 (حدود ۲V) است.
- AMS1117-5.0 در پکیج SOT-223 (کوچکتر) عرضه میشود، در حالی که 7805 معمولاً در پکیج TO-220 است.
- دقت AMS1117-5.0 (±۰.۲٪) بهتر از 7805 است.
۹. آیا میتوانم چند رگولاتور را به صورت موازی استفاده کنم؟
خیر، توصیه نمیشود. رگولاتورهای LDO معمولاً برای کار موازی طراحی نشدهاند و ممکن است به درستی کار نکنند. در صورت نیاز به جریان بیشتر، از یک رگولاتور با ظرفیت بالاتر (مانند AMS1117-5.0 با جریان ۳ آمپر یا رگولاتورهای سوئیچینگ) استفاده کنید.
۱۰. آیا این رگولاتور برای مدارهای آنالوگ حساس مناسب است؟
بله، تا حد زیادی. بهدلیل دقت بالا (±۰.۲٪) و نویز کم، برای بسیاری از مدارهای آنالوگ مناسب است. با این حال، برای کاربردهای بسیار حساس (مانند ADCهای دقیق یا مدارهای RF)، ممکن است نیاز به رگولاتورهای تخصصی با نویز کمتر (مانند LT3042 یا TPS7A47) باشید.
