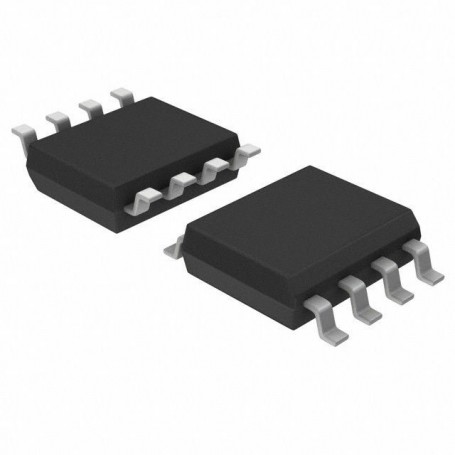

سنسور جریان ACS712ELCTR-20A-T اندازه‌گیری جریان AC و DC تا 20 آمپر SOIC-8(اورجینال)

سنسور جریان ACS712ELCTR-20A-T یکی از پرکاربردترین سنسورهای اندازه‌گیری جریان در صنعت الکترونیک است که توسط شرکت Allegro MicroSystems طراحی و تولید شده است. این قطعه با استفاده از تکنولوژی اثر هال (Hall Effect)، امکان اندازه‌گیری جریان‌های AC و DC را بدون نیاز به تماس مستقیم با بخش اندازه‌گیری فراهم می‌کند و به همین دلیل از ایمنی و دقت بالایی برخوردار است.

این مدل قادر است جریان را در بازه ±20 آمپر اندازه‌گیری کند و خروجی آن به صورت ولتاژ آنالوگ متناسب با جریان عبوری ارائه می‌شود. حساسیت این سنسور برابر با 100 میلی‌ولت بر آمپر است که باعث می‌شود تغییرات جریان به راحتی توسط میکروکنترلرها و مدارهای اندازه‌گیری قابل تشخیص باشد.

یکی از مهم‌ترین مزایای ACS712ELCTR-20A-T، ایزولاسیون الکتریکی داخلی بین مسیر جریان و مدار اندازه‌گیری است. این ویژگی باعث می‌شود هنگام اندازه‌گیری جریان‌های بالا، بخش کنترلی مدار از بخش قدرت جدا بماند و ایمنی سیستم افزایش یابد. به همین دلیل این سنسور در طراحی اینورترها، منابع تغذیه سوئیچینگ، سیستم‌های خورشیدی، شارژر باتری و تجهیزات صنعتی کاربرد فراوانی دارد.

این سنسور با ولتاژ تغذیه 5 ولت کار می‌کند و خروجی آن به صورت Ratiometric Analog Voltage است. در حالت بدون جریان، ولتاژ خروجی تقریباً نصف ولتاژ تغذیه یعنی حدود 2.5 ولت خواهد بود و با افزایش یا کاهش جریان، ولتاژ خروجی به همان نسبت تغییر می‌کند. همچنین زمان پاسخ‌دهی این سنسور تنها 5 میکروثانیه بوده و می‌تواند سیگنال‌هایی تا فرکانس 80 کیلوهرتز را اندازه‌گیری کند.

ACS712ELCTR-20A-T در پکیج SOIC-8 عرضه می‌شود و به دلیل ابعاد کوچک، مصرف توان پایین و دقت مناسب، در پروژه‌های آردوینو، ESP32، رزبری پای و انواع سیستم‌های مانیتورینگ انرژی بسیار محبوب است. کاربران زیادی در پروژه‌های عملی از این سنسور برای اندازه‌گیری جریان موتورهای DC، باتری‌ها و تجهیزات خورشیدی استفاده کرده‌اند.

اگر به دنبال یک سنسور جریان دقیق، ایمن و مقرون‌به‌صرفه برای اندازه‌گیری جریان‌های AC و DC تا 20 آمپر هستید، ACS712ELCTR-20A-T یکی از بهترین گزینه‌های موجود در بازار محسوب می‌شود.

ویژگی‌های سنسور ACS712ELCTR-20A-T

• اندازه‌گیری جریان AC و DC تا ±20 آمپر
• مبتنی بر تکنولوژی Hall Effect
• خروجی آنالوگ متناسب با جریان
• حساسیت 100mV/A
• ایزولاسیون داخلی بین بخش قدرت و کنترل
• زمان پاسخ‌دهی 5 میکروثانیه
• فرکانس کاری تا 80kHz
• ولتاژ تغذیه 5 ولت
• پکیج SOIC-8
• مناسب پروژه‌های صنعتی و آموزشی

کاربردهای ACS712ELCTR-20A-T

• اندازه‌گیری جریان موتورهای DC
• سیستم‌های خورشیدی و مانیتورینگ انرژی
• منابع تغذیه سوئیچینگ (SMPS)
• اینورترها و UPS
• شارژر باتری
• پروژه‌های آردوینو و ESP32
• تجهیزات صنعتی
• سیستم‌های حفاظتی و کنترل توان
• مانیتورینگ مصرف انرژی
