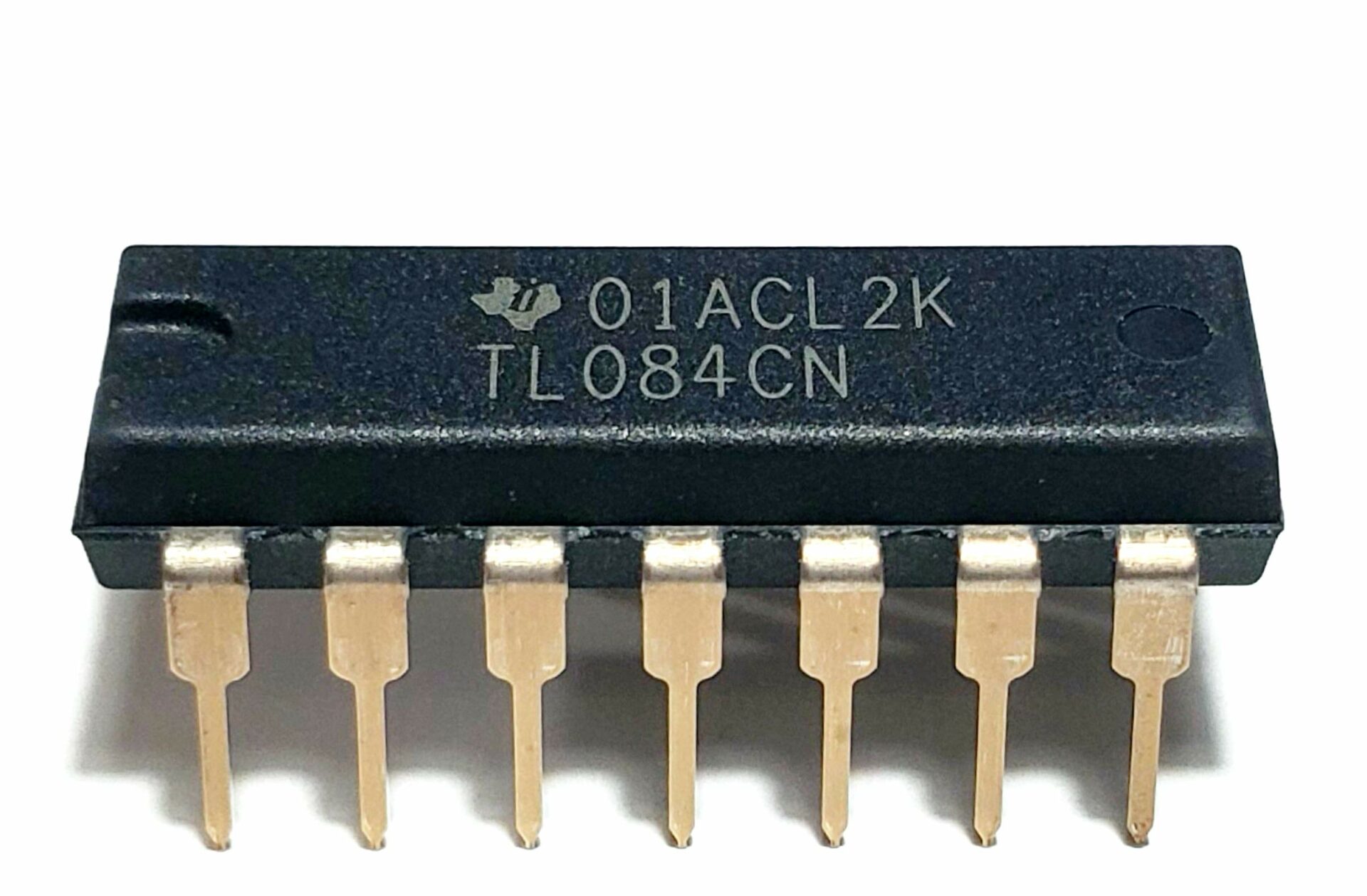

آیسی آپ امپ TL084CN(کپی) چهار کانال DIP-14

معرفی آیسی TL084CN

آیسی TL084CN یک آپ امپ چهار کاناله (Quad Operational Amplifier) با ورودی JFET است که برای مدارهای صوتی، پردازش سیگنال و کاربردهای آنالوگ طراحی شده است. این قطعه به دلیل نویز پایین، امپدانس ورودی بالا و سرعت مناسب، یکی از محبوب‌ترین آپ امپ‌ها در پروژه‌های الکترونیکی و تجهیزات صوتی محسوب می‌شود.

این آیسی دارای 4 تقویت کننده عملیاتی مستقل در یک پکیج DIP-14 بوده و می‌تواند فضای برد را کاهش داده و طراحی مدار را ساده‌تر کند. TL084CN برای استفاده در مدارهای حرفه‌ای صوتی، فیلترهای اکتیو، پیش تقویت کننده‌ها و تجهیزات اندازه‌گیری عملکرد بسیار مناسبی ارائه می‌دهد.

ویژگی‌های اصلی

• آپ امپ چهار کاناله با ورودی JFET
• نویز پایین و کیفیت مناسب در مدارهای صوتی
• پهنای باند 4MHz
• Slew Rate برابر با 16V/µs
• امپدانس ورودی بالا
• مصرف توان کم
• مناسب برای مدارهای آنالوگ و صوتی
• پکیج DIP-14 مناسب بردبورد و مونتاژ Through Hole

کاربردهای TL084CN

این آیسی در انواع مدارهای الکترونیکی و صوتی استفاده می‌شود، از جمله:

• طراحی آمپلی فایر و پری آمپ صوتی
• فیلترهای اکتیو و اکولایزر
• مدارهای تقویت سیگنال آنالوگ
• سیستم‌های پردازش صوت
• تجهیزات آزمایشگاهی و اندازه‌گیری
• پروژه‌های دانشجویی و آموزشی
• مدارهای کنترل صنعتی
• مبدل‌های آنالوگ به دیجیتال (ADC)

مزایای استفاده از آیسی TL084CN

TL084CN به دلیل داشتن ورودی JFET جریان ورودی بسیار کمی مصرف می‌کند و برای مدارهایی با امپدانس بالا گزینه‌ای ایده‌آل است. همچنین سرعت مناسب و پهنای باند بالا باعث می‌شود در مدارهای صوتی و سیگنال‌های فرکانس متوسط عملکرد دقیقی داشته باشد.

وجود چهار آپ امپ مستقل در یک آیسی باعث کاهش هزینه طراحی، کاهش فضای برد و ساده‌تر شدن مونتاژ مدار می‌شود.

مشخصات فنی

• مدل: TL084CN
• نوع قطعه: Quad Operational Amplifier
• تعداد کانال: 4
• پهنای باند: 4MHz
• Slew Rate: 16V/µs
• نوع ورودی: JFET
• نوع پکیج: DIP-14
• نوع نصب: Through Hole
• ولتاژ تغذیه: 7V تا 36V
• جریان خروجی: 40mA
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد
