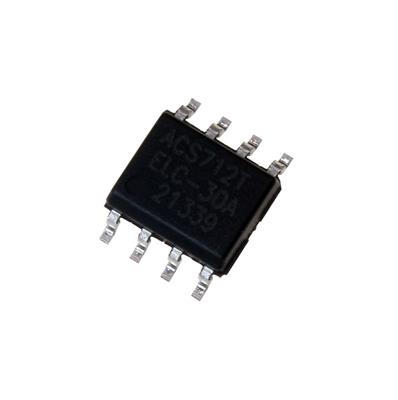

سنسور جریان ACS712ELCTR-30A-T یک سنسور مبتنی بر تکنولوژی اثر هال (Hall Effect) است که برای اندازه‌گیری جریان‌های AC و DC تا 30 آمپر طراحی شده است. این قطعه با دقت بالا، ایزولاسیون داخلی و خروجی آنالوگ، امکان اندازه‌گیری ایمن و دقیق جریان را فراهم می‌کند و در پروژه‌های آردوینو، سیستم‌های خورشیدی، اینورترها، شارژر باتری و منابع تغذیه سوئیچینگ کاربرد گسترده‌ای دارد. این محصول در پکیج SOIC-8 عرضه می‌شود.
⚠️ توجه: این محصول دارای آیتم مکمل ضروری است. برای خرید این محصول، باید محصول مکمل مشخص‌شده نیز همزمان به سبد خرید اضافه شود.
بدون انتخاب محصول مکمل، امکان خرید این آیتم وجود ندارد.
سنسور جریان ACS712ELCTR-30A-T یکی از محبوب‌ترین سنسورهای اندازه‌گیری جریان در بازار الکترونیک است که توسط شرکت Allegro MicroSystems تولید شده است. این سنسور با استفاده از تکنولوژی اثر هال (Hall Effect) قادر است جریان‌های AC و DC را تا محدوده ±30 آمپر با دقت بالا اندازه‌گیری کند و خروجی آن را به صورت سیگنال آنالوگ در اختیار مدارهای کنترلی قرار دهد.
یکی از ویژگی‌های مهم این سنسور، ایزولاسیون داخلی بین مسیر جریان و بخش اندازه‌گیری است. به این معنی که جریان اصلی از داخل هادی مسی داخلی عبور می‌کند و بخش کنترلی به صورت الکتریکی از آن جدا است. این ویژگی باعث افزایش ایمنی مدار شده و از آسیب دیدن میکروکنترلر یا سایر قطعات حساس جلوگیری می‌کند.
ACS712ELCTR-30A-T دارای حساسیت 66 میلی‌ولت بر آمپر (66mV/A) است و با ولتاژ تغذیه 5 ولت کار می‌کند. خروجی این سنسور به صورت آنالوگ بوده و در حالت بدون جریان، ولتاژ خروجی تقریباً برابر با نصف ولتاژ تغذیه یعنی حدود 2.5 ولت است. با افزایش یا کاهش جریان، ولتاژ خروجی نیز به همان نسبت تغییر می‌کند و می‌توان آن را به راحتی توسط میکروکنترلرهایی مانند Arduino، ESP32، STM32 یا سایر سیستم‌های اندازه‌گیری خواند.
این سنسور به دلیل زمان پاسخ سریع در حدود 5 میکروثانیه و پهنای باند مناسب، برای اندازه‌گیری جریان در مدارهای دینامیکی نیز عملکرد بسیار خوبی دارد. به همین دلیل در طراحی منابع تغذیه سوئیچینگ (SMPS)، اینورترها، سیستم‌های خورشیدی، شارژرهای باتری، UPS و تجهیزات مانیتورینگ انرژی مورد استفاده قرار می‌گیرد.
پکیج SOIC-8 این محصول باعث شده ابعاد کوچکی داشته باشد و به راحتی روی بردهای الکترونیکی نصب شود. همچنین مصرف توان پایین و دقت مناسب، آن را به گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، تحقیقاتی و آموزشی تبدیل کرده است.
اگر به دنبال یک سنسور جریان دقیق، مطمئن و اقتصادی برای اندازه‌گیری جریان‌های AC و DC تا 30 آمپر هستید، ACS712ELCTR-30A-T یکی از بهترین انتخاب‌های موجود در بازار است و می‌تواند در انواع پروژه‌های الکترونیکی و صنعتی مورد استفاده قرار گیرد.
ویژگی‌های سنسور ACS712ELCTR-30A-T
اندازه‌گیری جریان AC و DC تا ±30 آمپر
مبتنی بر تکنولوژی Hall Effect
خروجی آنالوگ متناسب با جریان
حساسیت 66mV/A
ایزولاسیون داخلی بین بخش قدرت و کنترل
زمان پاسخ سریع (5 میکروثانیه)
ولتاژ تغذیه 5 ولت
فرکانس کاری تا 80 کیلوهرتز
پکیج SOIC-8
مناسب پروژه‌های صنعتی و آموزشی
کاربردهای ACS712ELCTR-30A-T
اندازه‌گیری جریان موتورهای DC
سیستم‌های خورشیدی و مانیتورینگ انرژی
منابع تغذیه سوئیچینگ (SMPS)
اینورترها و UPS
شارژرهای باتری
پروژه‌های آردوینو و ESP32
تجهیزات صنعتی و کنترلی
سیستم‌های حفاظتی و کنترل توان
مانیتورینگ مصرف انرژی
